パソコン、トラブった…。

9月 25, 2025

コンピューター、関連, パソコン、関連

※　Qコードが、「A2」というエラー・コードを吐いて、起動しない…。

※　セルフチェックの段階で止まって、先に進まない…。

※『マザーボード Qコード A2 IDE検出意味
https://www.bing.com/search?q=ASUS%E3%83%9E%E3%82%B6%E3%83%BC%E3%83%9C%E3%83%BC%E3%83%89+Q%E3%82%B3%E3%83%BC%E3%83%89+A2+IDE%E6%A4%9C%E5%87%BA+%E6%84%8F%E5%91%B3&cvid=e89cfe1cdaa44639a5a2bb9af853233d&gs_lcrp=EgRlZGdlKgYIABBFGDkyBggAEEUYOTIHCAEQ6wcYQNIBCTY1ODc4ajBqOagCBbACAQ&FORM=ANAB01&PC=U531

Copilot 検索

……マザーボードのQコードA2は、IDE（IDE検出エラー）を示しています。このエラーは、マザーボードがIDEデバイスを正しく検出できないことを意味します。具体的には、HDDやSSDなどのIDEデバイスが認識されず、BIOSでエラーが発生することがあります。

このエラーは、ストレージデバイスやその接続、BIOS設定に関連した問題を示しています。特に、ストレージデバイスが物理的に故障している、またはケーブル接続が緩んでいる可能性があります。

QコードA2エラーが表示された場合、まずはハードウェアの接続を確認し、必要に応じてハードウェアを交換することを検討してください。また、BIOS設定を見直すことも重要です。』…、と言うことだ…。

※　幸い、サブ機は生きてたんで、そっちから投稿している…。

※　だけど、これ、ちょっと古い機種で、Windows11にアップグレードできないのよ…。

※　Windows10のサポート終了も、間近だしなあ…。

※　どうしたものか…。
歩みののろいPCの進化

2月 1, 2025

コンピューター、関連, ネットワーク、関連, パソコン、関連, ＡＩ、関連, ＩＴ関連

歩みののろいPCの進化
https://pc.watch.impress.co.jp/docs/column/config/1659453.html

『山田祥平2025年2月1日 06:36

今、PCはソロバンが電卓になったくらいの大きな遷移の最中にいる。ユーセージモデルも大きく変わろうとしている。汎用アプリを稼働させるための汎用ハードウェアに過ぎなかったPCは、今「調べる」という行為を担うことが求められるようになったからだ。

研究開発とPC

　「R&D」という言葉がある。Research and Developmentの頭文字をとったもので、日本語では研究開発と訳されることが多いようだ。たいていの企業はこのR&Dを担う部門を擁している。製品を作るメーカーのみならず、あらゆる産業で市場が研究され、その結果をもとに新たな製品やサービスが開発されていく。

　PCは今、Researchの部分を担うようになっている。これまでのPCは、Researchのための便利な道具として機能してきたに過ぎない。あるいは、人間のResearchの記録に貢献してきた。インターネットは実社会の縮図であり情報のルツボでもある。そこを探せばたいていのものは見つかる。

　だが、その見つけるという作業はあまりにも過酷だ。なぜ過酷なのか。それはキリがないからだ。これだけ調べたのだからもう調べることはないだろう。そう思った瞬間に、別の情報が見つかったりする。どこかでキリを見つけなければリサーチの作業は終わらない。

　AIに頼む場合、それがローカルで稼働しているのか、クラウドサービスとして稼働しているのかは別として、意外と簡単にキリのない情報探索を打ち切ることができる。エンドユーザーによっては念押しくらいの追加プロンプトくらいは与えるだろうけれど、多くのユーザーはAIの言いなりになるだろう。

　それは、Webブラウザでのキーワード検索だけに頼っていた時代に、リストアップされた銭湯の数項目を開くだけで、インターネットすべてを確認したと錯覚するユーザーがほとんどだったのと同じだ。

　とまあ、PCはそんな役割を与えられようとしてきていて、現時点での未完成なAIでも、使ってみるとちょっとした部下ができたように錯覚してしまうこともありそうだ。

　AIの進化は著しいというけれど、今のAI活用の源流とされるOpenAIのChatGPT/GPT-3.5の公開は2022年11月だった。LLMであるGPT-1の登場は2018年で、2020年6月のGPT-3などを経て、GPT-4に至っている。

　Microsoftは2019年時点で大金を出資、ほぼ同時にGoogleもLLMの提供を準備している。AmazonやMetaも競合サービスとして想定しているのは当時のOpenAIだった。

　AIの進化は2018年前後で大きく変わる。その転換点とされるのがLLMの登場で、2010年代のAIテクノロジーを一気に塗り替えた。2018年にはGoogleのBertやOpenAIのGPTが登場し、新たな流れを作ったのだ。それこそAIに調べてもらってAIのアルケオロジーをひもといてみると、どうやら2018年の動きが今の源流になっているように見える。

騒がしいかなAI界隈

　今は2025年だ。2018年からもうすぐ7年だ。この7年におけるAIの進化はすさまじいものがあったように言われているし、実際にそうなのだが、すでに7年経っているという事実は現実としてどうか。

　コンピュータの世界ではドッグイヤーと呼ばれるスピードで時間が流れるそうだが、犬にとっての1年は人間の7年に相当するとのこと。つまり7年は半世紀だということだ。半世紀かけてこれなのかとも思う。

　だが、今年に入ってからの1カ月の間にも、MicrosoftがOpenAIの独占的データセンターインフラの提供を打ち切ったり、ソフトバンクグループが巨額の追加投資を発表したりと騒がしい動きがあった。AI開発がいかに金食い虫かを証明するような動きで、ほぼ同時期のDeepSeek AIの動向もあって香ばしい。冒頭の写真はSoftBank World 2018における孫正義氏の基調講演の様子だ。

　こんな動きを横目にWindowsやAndroid、iOSといったクラッシックなインフラはどうかというと、なんだか停滞しているようにも見える。もちろん、IntelのプロセッサCore Ultraシリーズ2などが掲げる進化はすさまじいとも思うが、搭載製品登場のスピード感が昔ほど感じられないのも正直なところだ。この状況を観察していると、Microsoftはもしかしたら、WindowsのメインプラットフォームをArmにしようとしているんじゃないかという噂話もまことしやかに思えてしまう。

秘密は秘密、外に出さない

　どっちにしても今後のPCはAI抜きには語れなくなる。それは誰もが同意するに違いない。だが、エッジでやるのかクラウドでやるのか、それともハイブリッドでやるのかというのは難しい課題だ。もちろんどれでもできるようにしておくのが汎用性というものだ。

　というのも、AIに尋ねたいことは、誰もが知りうる事実だけではないからだ。方法はともかく、世間一般の人がいろいろな手段を使って、事実であるに違いない確からしい情報を参照し、それをまとめて収集する。インターネットという手段が確立され、それを介して、組織や個人が公開する情報を参照できるようになったことで、かつて大変だった情報収集は飛躍的に容易になった。

　けれども、PCを操作する自分自身についての情報は得るのも大変だ。なぜならPCのエンドユーザーは、自分自身のことを洗いざらいAIに対して暴露することはなさそうだからだ。それはそれとして、AIも今後は、PCでやりとりしたメールの履歴、Webブラウザで参照するサイトの嗜好、その滞留時間といったアクセス解析などで、エンドユーザー自身の人となりを学習していくことになるだろう。

　そんな情報をクラウドサービスに委ね、万が一にも流出するようなことがあったら、それはパスワード漏洩どころじゃないかもしれない。だからこそ、情報は唯一無二のデバイスに閉じ込め、決してその情報を外には出さないようにする。外からの情報とも混ぜないようにする。あるいはAIが内と外の間に立ってファイアウォールのような役割を果たす。
　不便は目に見えている。ユーザーが使うスマートデバイスは1台であるとは限らない。場合によってはスマホを併用し、ノートPCも数台を使い分けているかもしれない。もちろん機種変更的なPCの乗り換えも想定しなければならない。

　デバイスごとに再学習というのは考えられない。あまりにも不便だ。それぞれのデバイスで同じようなAI活用を行なうには、AIとの対話が何らかのかたちでデバイス間同期される必要がある。でも、自分の情報を外には出さないと決めた以上、それができない。

　そこのところをどう解決するかは、今後の重要な課題となっていきそうだ。ローカルでできればそれでいいというわけではないのだ。超絶的な暗号化通信でデータをリアルタイム同期する仕組みが必要だ。クラウドサービスを通過しても、クラウドにデータが留まらないことが求められる。それで安心かどうかも議論があるだろう。

　そんなわけで、めまぐるしく変わり、議論が起こっているAI界隈なのだが、未だに半年前と変化なくWindows 11のバージョン24H2が落ちてこない環境に、PCハードウェアそのものの歩みののろさを感じる毎日だ。

　それでもそのWindows 11でアプリが稼働するクラウドサービスのGoogle Geminiは、Gmailの受信トレイにあるミーティング案内メールを探し出し、頼めばそれをカレンダーの予定として登録してくれるようになった。今朝方、それができるようになっていることに気が付いた。要約も秀逸で満足できる。これこそが未来だ。クラウドサービスで十分で、ローカルのNPUはピクリとも動かないがそれでいい。

　もちろんウソツキは嫌いだ。情報ソースを再確認することも必要だ。何かを調べてもらうときに複数のエージェントに同じことを尋ねるようにするのは、せめてもの防衛策だ。』
ゆくPCくるPC 2025

12月 28, 2024

コンピューター、関連, パソコン、関連, OS、関連

ゆくPCくるPC 2025
https://pc.watch.impress.co.jp/docs/column/config/1651543.html

『山田祥平2024年12月28日 06:16

2024年が終わる。本当に慌ただしい年だったと思う。AIに始まり、AIに終わる年ともいえるが、それに伴うPC周辺の話題にもこと欠かなかった。いったいこのまま何がどうなっていくんだろうか。

待てをガマンした1年間

　最初のもくろみでは、今年(2024年)の秋には、PC用のプロセッサとして、Qualcomm、AMD、Intelの3社製品が出揃うので、いよいよ本格的にPC選びに取り組めるはずだった。実際、IntelがLunar LakeことCore Ultraシリーズ2を発売開始、パートナー各社から搭載製品が発売されたことで市場には多くの魅力的な製品が登場した。よりどりみどりだ。どれでも好きなのを買えばいいはずだ。

記事を要約する(AI)3行まとめ

　結果として、Widowsが稼働するPC製品は、そのアーキテクチャとして、IntelとAMDによる由緒正しきx86(64)と、QualcommのSnapdragonによるWindows on Armという2つの陣営が縄張り争いをするようになった。というか、そう仕向けられたムードがある。

　そりゃWindowsも歴史はハンパじゃない。商業的には1992年のWindows 3.1あたりから、まあ、ズドンと打ち上がったのは1995年のWindows 95からだとしても1995年で来年は30歳だ。

　その一方で、Windows 10の64bit版がQualcomm SoCをサポートすることが明らかになったのは、2016年の暮れに中国・深センで開催されたWindowsハードウェア技術者向けのカンファレンスWinHEC 2016でのことだった。

関連記事

【山田祥平のRe:config.sys】これから始まるWindowsの大冒険

　その翌年、Qualcommは、COMPUTEX台北の会場近隣のホテルでWindows 10が実際に稼働するハードウェアのデモを一部のメディアに紹介した。WinHECではステージ上のデモだったが、ここでは間近で稼働する環境を見ることができた。実際に操作させてくれたし、powercfgコマンドを叩かせてもくれた。大いに興奮したのはいうまでもない。Microsoftが当時考えていたAlways Connected PC構想を実現するには、Qualcommの力が必要だと信じていたに違いない。

関連記事

【山田祥平のRe:config.sys】QualcommのSnapdragonとMicrosoftのAlways Connected PCが活性化するIntelの本気

　あれから7年が過ぎている。コロナもあったが、それはもういろいろあって当たり前だ。

MicrosoftとQualcommの蜜月

　フルバージョンのWindowsをAlways Connected環境のモバイルデバイスで実用的に使える環境はMicrosoftの悲願だったといってもいい。Windows 10 Mobileなどという寄り道もあった。

　2017年の10月にはASUSがNovaGoを最初のSnapdragon搭載Windows PCとして発売している。続いて、HPの「Envy x2」や、Lenovoの「Yoga」、Microsoftも「Surface Pro X」などをリリースしている。

　だが、これらで状況が変わったわけではなかった。どうしたってインテルアーキテクチャがWindowsの王道で、その領域に食い込むことはできていなかった。

　ここでずいぶん時間がとぶ。2024年、つまり今年の5月になってMicrosoftはマーケティングプランとしてのCopilot+ PC構想を高らかに宣言し、6月からパートナー各社の製品の発売が開始されたのだ。この時点で、Copilot+ PCを名乗るためには、40TOPS以上の処理能力を持つNPUをCPUやGPUとは別に搭載している必要があった。そして、それを満たすSoCは、その時点でARMアーキテクチャによるQualcommのSnapdragon Xシリーズだけだった。

　2016年から(本当はもっと前からなんだろう)8年近くをかけて育まれてきたMicrosoftとQualcommの仲良しぶりが昇華したのだ。

　その背景にあるのがAIの浸透だ。

消費電力の乱

　この数年でAIは驚異的なスピードで世の中に浸透した。揶揄するわけではないが、過去において「自動」と呼ばれていたものを「AI」に置き換える輩もいるくらいには身近な存在になった。MicrosoftのCopilot+ PCは、そのAIをPCエッジのオンデバイスで稼働させようというチャレンジだが、それにはどうしても消費電力との戦いが必要だ。GPUでゴリゴリと処理しても同じ、あるいはそれ以上の結果が得られるかもしれないが、半端でない電力が必要だ。だからこそNPUが必要だというのが彼らの論理ではある。

　でもまあ、世の中のPCのすべてがバッテリで駆動されているわけではない。特に、高い処理能力が求められる現場では、ずっと以前からGPUにAI的な処理がまかされてきた。消費電力のことを気にしなくていいのなら、NPUがなくたって同じように幸せになれたのだ。でも、Microsoftはそれではダメだと考えた。

　もっとも、いわゆるAI処理が、すべてNPUに依存するようになるには、まだまだ時間がかかるだろう。多くの処理系はGPUを頼るだろうし、それ以前に、オンデバイスではなくクラウドサービスでの処理結果が送られてくるだけのものも少なくない。実際のところ、本当に消費電力のことに危機感を持たなければならないのは、それらのサービスが稼働するデータセンターなのだろうし、それをなんとかするための方法論のひとつがローカルでのAI処理だといえる。

これじゃ買いたくても買えない
　これまで、PCは、買いたい時が買い時だと考えられてきた。欲しい時に買ってやりたいことを少しでも早期に始める方が結果的にお得というわけだ。どうしようかとノロノロ考えているだけソンをするという論理なのだが、それは分かっていても、半年先に最新アーキテクチャの高速処理ができる製品が出ると分かっていたら、今はちょっとガマンしようかと思ったりもするのが人間というものだ。

　ものすごい勢いで進化が続いているAIだが、とりあえず、目立っているのはクラウドサービスだということもできる。そしてクラウドサービスだけで用が足りるのなら、オンデバイスAI処理のためのNPUがなくても不自由しないだろうし、百歩譲ってGPUでもいい。もっとも高性能GPUはまだまだ高止まりだ。

　これからPCというハードウェアの構成はどのように遷移していくのか。この先数年程度で趨勢が決まるものなのか。どうにもわからないでいる。

　何十年もPCの利活用を勧める立場で、あれこれと人々の肩を押し、少しでも豊かな暮らしを追いかけようという文章を書いてきたが、なんだか、今は買ってはいけないと書きそうになっていたりもしつつ2024年が暮れていく。』
Copilot+ PC対応を巡る、CPU大手3社の三つ巴

6月 8, 2024

コンピューター、関連, パソコン、関連, CPU、関連, ＡＩ、関連, ＩＴ関連
Copilot+ PC対応を巡る、CPU大手3社の三つ巴
https://pc.watch.impress.co.jp/docs/column/ubiq/1598371.html

　※　今日は、こんな所で…。

『笠原一輝　2024年6月7日 16:35

COMPUTEX 2024での最大のテーマが「AI」であった。NVIDIAのジェンスン・フアンCEOは、開幕2日前に行なった同社の基調講演で、3月に発表した次世代AI GPU「Blackwell」を再び紹介した。

Armのレネ・ハースCEO、Qualcommのクリスチアーノ・アーモンCEOは、Arm版WindowsやSnapdragon Xシリーズ搭載Copilot+ PCについてアピール。

そしてAMDのリサ・スーCEOとIntelのパット・ゲルシンガーCEOは、これからCopilot+ PCをサポートする新しいSoCとなる「Ryzen AI 300」、「Lunar Lake」のアピールを行なった。

　それぞれの詳細は別記事をご参照いただくとして、本記事では、ASUSのブースでAMDのRyzen AI 300シリーズを搭載した「Copilot+ PC」の注意書きとして貼られていた「Free Upgrade to Copilot+ PC Experience when available」がどんなことを意味するのかについて解説したい。

　実は、この表示こそ半導体メーカー3社(AMD、Intel、Qualcomm)が激しい競争を行なっているということを象徴する出来事だからだ。

COMPUTEX TAIPEI 2024の話題の中心はAI
AMDのリサ・スーCEOが手に持っているのがRyzen AI 300シリーズ

　AMD、Intel、NVIDIA、QualcommによるCOMPUTEX 2024の基調講演は、データセンターでのAIにフォーカスを当てたNVIDIAは別にすれば、AMD、Intel、Qualcomm3社ともにAI PCやCopilot+ PCがメインだ。

QualcommにArm ISAのアーキテクチャライセンスを供給しているArmも、話題の中心はArm版Windowsだった。

関連記事
```
Arm、「2030年までにはWindowsで支配的なシェア」と大胆予測

Intel、Lunar LakeはSnapdragon X Eliteにあらゆる点で優位とアピール

NVIDIA、次世代CPU/GPU「Rubin/Vera」ロードマップ発表

「Windowsで過半シェア」というArmの目標は“裏付けある”とQualcomm
```
　この中でもたCopilot+ PCに最も焦点を当てていたのがQualcommだ。

というのも、現時点ではSnapdragon Xシリーズ(X EliteとよびX Plus)だけが40TOPSのNPUを内蔵している要件を満たしており、6月18日に販売が開始される「Surface Pro」、「Surface Laptop」をはじめ、Acer、ASUS、Dell、HP、Lenovo、SamsungといったグローバルOEMメーカーから販売されるCopilot+ PC製品もすべてSnapdragon Xだからだ。少なくとも6月18日の時点では一択だ。

Intelのパット・ゲルシンガーCEO
NVIDIAのジェンスン・フアンCEO
Qualcommのクリスチアーノ・アーモンCEO

「Free Upgrade to Copilot+」ってどういう意味?

AMDのRyzen AI 300シリーズを搭載したノートPCの展示

　それがCOMPUTEXで少し状況に変化が生じた。その震源は、AMDとIntelだ。

　まずは6月3日に開催されたAMDのリサ・スーCEOの基調講演の中で、Strix Pointの開発コードネームとして呼ばれた次世代のノートPC向けCPUが、「Ryzen AI 300シリーズ」として発表した。

関連記事
```
AMD新CPUの「Ryzen AI 300」は、12コアCPUとSnapdragon Xを超えるNPUを搭載
```
　Ryzen AI 300シリーズの特徴は、50TOPSという現時点で発表されている製品の中で最高性能を持つNPUを搭載していること。

「XDNA 2」と呼ばれるこのNPUは、もともとAMDが買収したXilinxの製品に搭載されていたNPUを発展させたもので、従来のRyzen 7040/8040に搭載されていた初代XDNAの10TOPS、16TOPSから大きく性能が引き上げられている。

　AMDはRyzen AI 300を既にOEMメーカーに出荷しており、ASUSが搭載PCを7月に投入すると明らかにしている。実際、ASUSはAMDの基調講演後に記者会見を行ない、Ryzen AI 300搭載PCを発表している。

関連記事
```
ASUS、Ryzen AI 300搭載のゲーミングノート

ASUS、Ryzen AI 300搭載ノートなどクリエイター向け「ProArt」3製品

ASUS、Ryzen AI 300搭載の薄型ノートなど「Vivobook」3製品
```
　ASUSのRyzen AI 300搭載ノートPCだが、この記者会見の場にも、そしてCOMPUTEXのASUSブースでの展示にも「Free Upgrade to Copilot+ PC Experience when available」という注意書きが入っているのを見て、筆者が「おや? 」と思った。

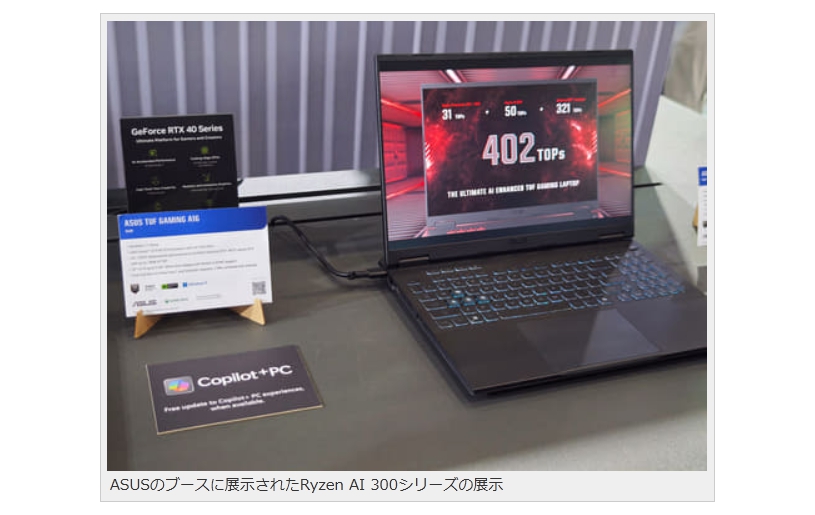

ASUSのブースに展示されたRyzen AI 300シリーズの展示

　AMDのRyzen AI 300のマーケティング担当であるRyzen AI 製品責任者ラケシュ・アニグンディ氏にその点を問い正すと「7月の発売時点ではCopilot+ PCの機能は有効にはならない。将来どこかのタイミングでそれが有効になった段階で自動アップグレードが行なわれ利用できるようになる」と述べ、AMDがRyzen AI 300シリーズを発売しても、発売時点ではCopilot+ PCの機能は使えないという事実を明らかにした。

関連記事
```
【笠原一輝のユビキタス情報局】40TOPS以上のNPUが必要な「Copilot+ PC」を策定したMicrosoftの真の目的
```
　この事実によりはっきりしたのは、6月18日のCopilot+ PCが発売された時点で、提供されているであろうWindowsの最新版(24H2)には、実行環境になるWindows Copilot Runtimeをはじめ、Recall、Cocreator、Live CaptionsなどのMicrosoftのローカルAIアプリケーションは、Arm版しか含まれていないということだ。

　将来どこかのアップデートのタイミングでx86版のWindows Copilot RuntimeやAIアプリケーションが提供開始されることになるが、それまでAMDのRyzen AI 300シリーズを搭載したノートPCを購入しても、強力なNPUを搭載したAI PCとしては活用できるが、Copilot+ PCの機能は利用できないわけだ。

　ASUSで展示されていた製品を注意して見てみたが、デモされていたのはCopilot+ PCのアプリケーションではなく、一般的なAIアプリケーションだった。現状ではMicrosoftからそうしたx86版が提供されていないので、デモしようがないということだろう。

　それに対して、Acerで展示されていたSnapdragon X Eliteを搭載したノートPCはCocreatorが搭載しており、Windows Copilot Runtimeが有効になっているのが見てとれた。

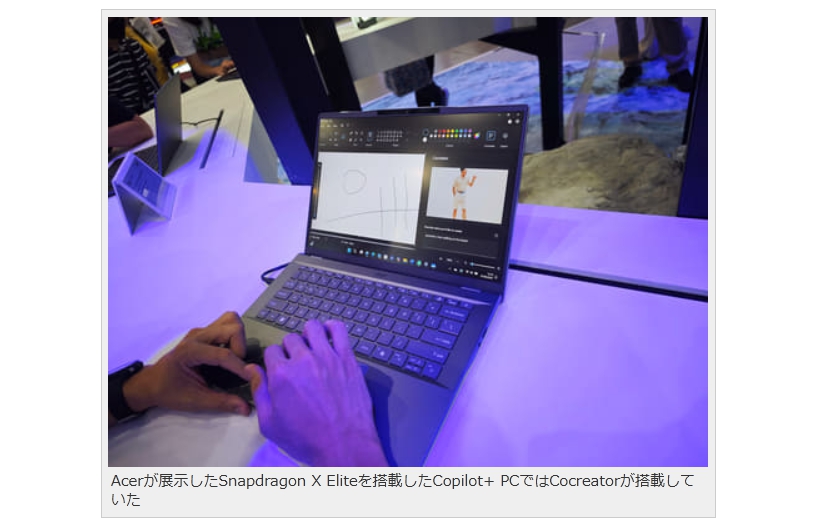

Acerが展示したSnapdragon X Eliteを搭載したCopilot+ PCではCocreatorが搭載していた
AMDはRyzen AI 300の前倒しを決断、ASUSも早期投入へ

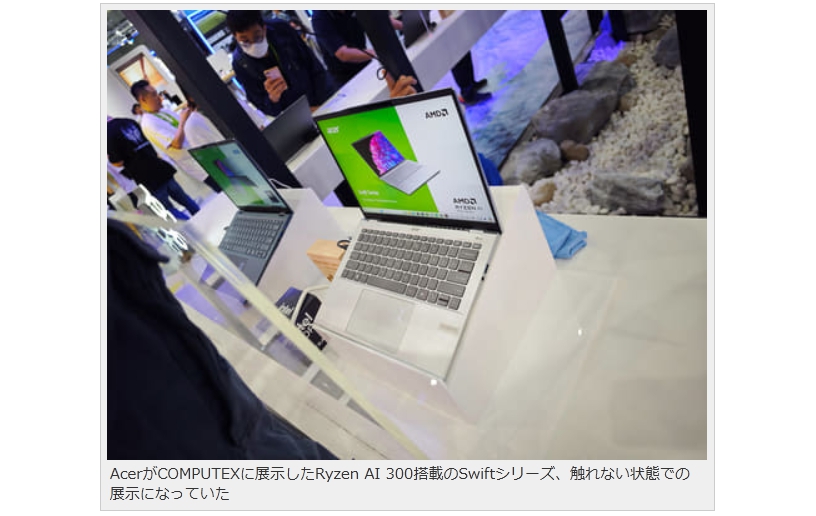

AcerがCOMPUTEXに展示したRyzen AI 300搭載のSwiftシリーズ、触れない状態での展示になっていた

　さらに取材を進めると、どうも元々AMDのRyzen AI 300はかなりAMDが頑張って7月にOEMメーカーの出荷という形に前倒しにしたのだということが分かってきた。確かにRyzen AI 300シリーズは、2つのSKUだけとかなり限定された製品展開になっている。

HPはOmniBookのRyzen AI 300シリーズ搭載版をAMD基調講演でチラ見せ

LenovoはYOGAのRyzen AI 300シリーズ搭載版をAMD基調講演でチラ見せ

　しかもAMDのRyzen AI 300シリーズで7月に販売すると発表したのはASUSだけで、ほかのメーカーは発表したが参考展示のみ、あるいはAMDの基調講演で製品をチラ見せはしたものの、皆「Later this year」とだけ発表しているにとどまる。

つまり、AMDが行なった前倒しに付き合うことにしたのはASUSだけで、ほかのメーカーは元々の予定通りにリリースすることにしたということだ。

　ASUS側のメリットは、台湾という地元のインターナショナルなイベントで新製品として大々的に発表できること。逆にAMD側にとって、7月の時点でCopilot+ PCの機能は提供できないとはしても、ユーザーがCopilot+ PCを目当てにQualcommに逃げてしまうことを引き留められる。

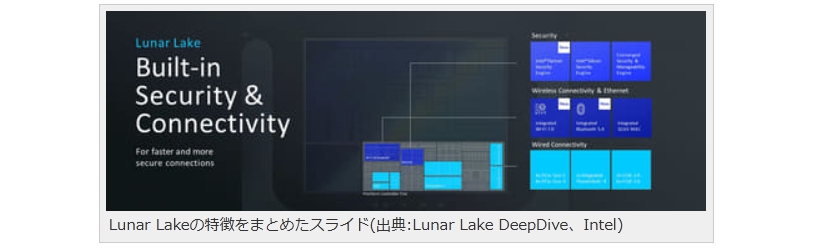

　さらに、このタイミングより後になると、第3四半期中とIntel自身がアナウンスしたLunar Lakeと同じようなタイミングになってしまい、アナウンスのインパクトが小さくなってしまう。そうしたASUS側のニーズと、AMDのニーズが合致して、7月に販売開始されるということになったということだ。

　では、x86版のCopilot+ PC(のソフトウェア)はいつから提供開始されるのだろうか?

現時点では筆者も確実な時期は掴んでいないが、そのヒントは、Intelのアナウンスの中にあるかもしれない。

IntelはLunar Lakeの正式発表は第3四半期中だとアナウンスしたが、搭載するシステムは年末商戦に出荷すると説明している。

そうしたことに、アグレッシブなAMDと、やや保守的なIntelといういつも構図を考えると、x86版のCopilot+ PCの機能アップデートはそのあたりから提供開始されると考えるのが妥当ではないだろうか(あくまで筆者の推測に過ぎない、念のため)。

　筆者の推測通りなら、x86版のCopilot+ PCが提供開始されるのは半年近く先になる。その意味で、フェアに言ってQualcommのリードは1カ月の類ではなく、年末までの少なくとも半年ということになる。

　従って、Copilot+ PCをいち早く体験したいユーザーにとっては、安心してSnapdragon Xシリーズを搭載したCopilot+ PCを買っていい。

その一方「そのうちCopilot+ PCが使えるようになればいいや」と考えるとユーザーには、Ryzen AI 300搭載モデルや、Lunar Lakeを待つのもありだろう。

　筆者の偽らざる感想は、本当にQualcommがSnapdragon Xシリーズを出してくれたおかげで、競争が激化してノートPCのSoC選択の幅は広がったなということだ。そのことはエンドユーザーの1人としてシンプルに歓迎して良いのではと感じた。』
PC/AT互換機

6月 5, 2024

コンピューター、関連, コンピューターの歴史、関連, パソコン、関連
PC/AT互換機
https://ja.wikipedia.org/wiki/PC/AT%E4%BA%92%E6%8F%9B%E6%A9%9F

『出典: フリー百科事典『ウィキペディア（Wikipedia）』

この記事には複数の問題があります。改善やノートページでの議論にご協力ください。
```
出典がまったく示されていないか不十分です。内容に関する文献や情報源が必要です。（2010年5月）
独自研究が含まれているおそれがあります。（2018年1月）
出典検索?: "PC/AT互換機" – ニュース · 書籍 · スカラー · CiNii · J-STAGE · NDL · dlib.jp · ジャパンサーチ · TWL
```

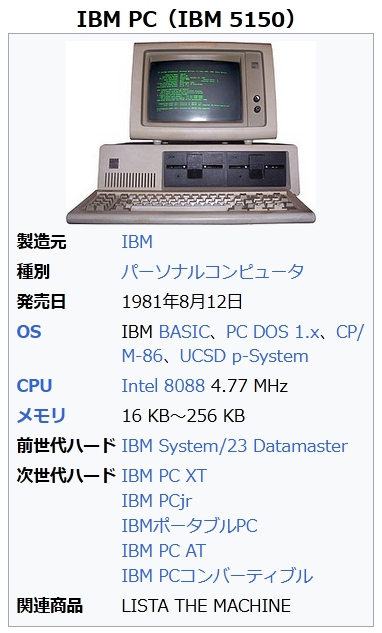

オリジナルのIBM PC
The Compaq Portable（初めての100% IBM PC互換機）

PC/AT互換機（ピーシーエーティーごかんき、英語: IBM PC/AT Compatibles）とは、IBM PC ATの互換機であるパーソナルコンピューター(PC)であり、広義にはその後の拡張を含めたアーキテクチャの総称。16ビット以降のPCのデファクトスタンダードとなった。

世界的にはIBM PC互換機、単にPCとも呼ばれる。日本ではDOS/V機などとも呼ばれる。当記事では1981年の初代IBM PC以降の「IBM PC互換機」を含めて記載する。

名称

世界的には「IBM PC互換機」と呼ばれる場合が多い。

その「IBM PC」とは、1981年にIBMが発売したオリジナル（元祖）のIBM PCで、更には後継のIBM PC XT、IBM PC ATを含めたシリーズを指す。

従って「IBM PC互換機」とは、そのシリーズのアーキテクチャを受け継ぐ互換機の事であり、広義にはIBM社自身の後の製品も含まれるが、IBM社製品でも独自仕様など異なるアーキテクチャのものは含まれない。

また「IBM PCクローン」は初期の比較的単純な複製品を指す場合が多い。

また主にMacintoshと対比させて、単に「PC」「PCs」と総称する場合も多い。

日本では以下の経緯もあり「PC/AT互換機」や「DOS/V機」などの表現が普及した。
```
日本では普及時期が1990年のDOS/V登場以降で、当時は「PC/AT互換機」が普及していた。

日本では「IBM PC」の知名度が低く、日本IBMの独自仕様PCや、PC-9800シリーズなどと誤解されやすかった。

後にWindows 95が導入メディアを「PC-9800シリーズ用」と対比して「PC/AT互換機用」と表記した。
```
なお大手メーカーの多くはブランド戦略やサポート範囲上、「互換機」の表現を使用しない傾向があり、コンパック（現HP）は日本でのDOS/V参入時に「業界標準機」(Industry Standard Machine)、日本電気はPC/AT互換機であるPC98-NXシリーズ発売時に「世界標準機」と呼んだ。

概説

米国を始めとする世界的には1980年代以降（日本では特殊事情より1990年代半ば以降、後述参照）、パーソナルコンピュータ (PC)の大多数はMacintoshやタブレット端末を除くとPC/AT互換機であり、デファクトスタンダードとなっている。

また各種のスーパーコンピュータや産業用機器、携帯情報端末などのベースとしても使用されている。

PC/AT互換機はオリジナルのIBM PC ATとハードウェアとソフトウェアの両面で互換性を持つところから出発したが、現在では拡張を重ね、ATバス(ISA)やHDDのインターフェース、キーボード・マウスのコネクタを含めてハードウェア面の互換性はほとんど失われている。

しかし、ソフトウェア面から見れば、ほぼ後方互換性を持つCPU (x86) やディスプレイ仕様（VGAなど）などを引き継いでいる。

このため現在ではPC/AT互換機とは「オリジナルのPC/ATと直接の互換性があるマシン」という意味ではなく、「PC/ATをベースにソフトウェア面の後方互換性を維持しながらも、各種の拡張や標準化を重ね、事実上の標準を確立したマシンや仕様の総称」といえる。

事実上、1980年代後半から日本を除く世界的なPCのシェアの過半はPC/AT互換機で占められ、ハードウェアやBIOSのインタフェースを共通にすることで、ソフトウェアや周辺機器がメーカーを問わずどのPCでも利用できる様になった。

なお、日本では1980年代の半ば頃から1990年代の前半頃まで、日本語で使用できるシステムを実用化させた日本電気のPC-9800シリーズが市場をほぼ独占していたが、1990年代半ばよりPC/AT互換機が普及した。

PC/AT互換機がデファクトスタンダード化した後には、多くの互換機メーカーや、台湾などを中心とした部品メーカーが登場し、競争によるコストダウンが進み、事実上の標準PCの地位を築いた。

これにより、低価格なホビーPCや独自規格（PC-9800シリーズ、X68000など）はMacintoshシリーズを除いて1990年代半ば以降ほぼ消滅し、PC市場はPC/AT互換機が寡占するようになった。

また、AppleのMacintoshシリーズも2005年にIntel系CPUを採用しPC/AT互換機となった。

ただし、2020年に自社開発のAppleシリコンへの移行を発表している。

PC/AT互換機の仕様は各社や各種標準化団体によるデファクトスタンダードの積み重ねであり、汎用の部品を組み合わることにより比較的容易にコンピュータを作成できる。

このため大手メーカーの他、零細なガレージメーカー、ショップブランド、BTO、個人による自作パソコンなども広く存在している。

ただし、組み合わせによっては、各ベンダーによるサポートの有無、サポートのレベルの違い、また、特定のパーツの組み合わせで問題が発生するいわゆる相性なども存在し、サポート外の部分には自己責任が求められる。

歴史

IBM PC互換機の誕生

IBMによって発売された、1981年のオリジナルのIBM PC、1983年のマイナーチェンジであるIBM PC XT、1984年のIBM PC ATは大ヒットとなり、ビジネス用途を含め広く普及し、多数のアプリケーションソフトウェアや周辺機器が市場に普及したが、合法的な互換機や標準化の試みにより、段階的に互換機市場が形成されていった。

1981年に発売されたオリジナルのIBM PCは、短期間でパソコン市場に参入するためにCPU、メモリ、入出力デバイス、周辺ロジックに市場で入手可能な汎用の部品ならびに既存のソフトウェアのみを用いて構成され、拡張スロットにビデオカードを追加する事によってビデオ（テキスト、グラフィック）機能を拡張することが容易であった。

更にIBMはアプリケーションソフトウェアや周辺機器の開発のためにマニュアル中に回路図やBIOSのソースコードを公開し、サードパーティー製品の普及に努めた。

またIBM PC用の主要なオペレーティングシステムであるPC DOSの普及のため、開発元のマイクロソフトが他メーカーにOEM供給する事を許可した。

IBM以外の各社へ提供したDOSは、当初はOEM先の各社の名称がつけられたが、総じてMS-DOSと呼ばれるようになった。

IBMは後にこれらをオープンアーキテクチャと呼んでいる[1][2]。

但し、互換機の作成にはBIOSが必要であり、公開されているBIOSのソースコードをそのまま使用する事は著作権侵害となるため、当時IBMは互換機自体の作成は避けられると考えていた。

互換機のうち、初期に登場した各オリジナルのコピー（模倣）に近いものをクローンと呼ぶ。

クローンは先行したApple IIなどでも存在したが、その中にはBIOSなどの著作権を侵害しているものも含まれる。

1982年のコロンビア・データ・プロダクツ（英語版）によるMPC [1] は、クリーンルーム設計による著作権侵害とならない互換BIOSを搭載し、初めての合法的なIBM PC互換機とされている。

またCPU周辺の回路を構成する部品等については、当初は汎用のTTL等を用いていたが、市場性があるとみたLSIメーカが同等の回路を集積した安価な互換LSI等を供給し始め、後にはわずかな数のチップに集積されたチップセットが提供される様になった。

これらにより合法的な互換機の作成が容易となった。

1982年には代表的な互換機メーカーであるコンパックが設立され、1983年出荷のCompaq Portableもクリーンルーム設計による互換BIOSを搭載した。

さらに、1984年にはBIOSメーカーであるフェニックス・テクノロジーズ（英語版）がクリーンルーム設計による互換BIOSを各メーカーに供給開始し、後にはアメリカンメガトレンドなども参入し、合法的な互換機市場が広く形成された。

上位互換による互換機市場の確立

1986年コンパックがIBMに先駆けて80386 CPUを採用した際に、従来のXTバスやATバスにバスブリッジを導入し、CPUのクロックと外部バスのクロックを分離した。

これは後にEISA陣営によりISAバスと呼ばれ、さらにIEEEで標準化された。

このことはIBMオリジナルの各モデル(CPU)のローカルなバス規格であったXTバスやATバスが標準化され、コピーから生まれた互換機が、以後は独自に高速CPUを搭載したり周辺機器を設計することが可能となり、PC/AT互換機市場が確立した。

ハードディスクの規格も当初のST-506やESDIから、1986年にコンパックとコナー・ペリフェラルが開発したIDE、さらには標準化されたATA、SATAが主流となり、特定メーカーの影響力は低下した。

ディスプレイ（テキストおよびグラフィック）の規格も、上位互換が徹底され、各社による拡張とデファクトスタンダード形成が継続した。

オリジナルのIBM PCで採用されたMDAとCGAでは、CGAはMGAの全ての画面モードを含んでいた（MDAの上位互換）。

次にIBM PC ATで採用されたEGAには、CGAの全ての画面モードと追加された画面モードが含まれた（MDA/CGAの上位互換）。

各社はEGAに独自の解像度や色数のモードを追加して速度や価格を競い、これらはスーパーEGA(SEGA)と総称された。

更にIBM PS/2で採用されたVGAには、EGAの全ての画面モードが含まれた（MDA/CGA/EGAの上位互換）。

従来のPC AT用にもATバス用のVGAアダプターが発売された。

各社はVGAと上位互換性を持つビデオチップやビデオカードを発売し、これらはSVGAと総称された。

後にSVGAでは一部の画面モードがVESAで標準化された。

後のXGAもVGAの上位互換（広義にはSVGAの一種）であった。

これらの画面モード切替は、ユーザーがハードウェア的な切替操作をすることなく、ソフトウェアが行えた。

なおHercules Graphics Cardや8514/Aなどは、EGAやVGA等の画面モードを内蔵するのではなく、EGAやVGA等と共存することができた（HGAはユーザーが2画面使用できた、8514/Aは本体側のVGA信号をパススルーできた）。

またBIOS画面やOSのインストール画面などではデファクトスタンダードとなった画面モード（MDA/EGA/VGA等）を使用する事で、互換性と拡張性を両立できた。

詳細は「ビデオカード#ビデオカードの歴史」を参照

規格競争とIBMの影響力の低下

CPUやメモリの性能が上がるなかで、従来のATバス(ISA)は性能や機能の限界が表面化してきた。

1987年、IBMが発売したPS/2は、次世代バスとして従来のATバス(ISA)とは互換性の無い新しいマイクロチャネル(MCA)を採用したが、その使用にはライセンス料の支払いが求められた。

対抗する互換機メーカーはISAを拡張したEISA規格を掲げ、規格競争が行われた。

しかし、いずれの規格も法人向け上位モデル以外には広く普及せず、従来のATバス(ISA)が使われ続けた。

このため特にグラフィック専用の中継ぎ的な規格として1992年にVLバスが策定され一時普及したが、後に多種のデバイスを扱える幅広い標準化を掲げたPCIが登場すると、両陣営とも段階的に移行してデファクトスタンダードとなった。

なおIBM PS/2で採用されたMCAは普及しなかったが、ディスプレイ規格であるVGA、キーボード・マウス用のPS/2コネクタ、3.5インチフロッピーディスクなどは、その後の各社SVGAを含めて「PC/AT互換機」のデファクトスタンダードとなった。

性能向上と「Wintel」の影響力増大

上述のようにオリジナルのIBM PCは16ビットCPUである8088であったが、1985年には32ビットCPUのIntel 80386が登場し、1986年にはコンパックが搭載した。

当初はMS-DOSなどで高速な16ビット環境として使用されていたが、OSの32ビット対応も段階的に進展した。

1990年代にはいわゆるWintelが規格主導権を持つようになり、CPUへのRISC技術導入を契機に1994年、IBM・Apple・モトローラはPowerPC搭載パーソナルコンピュータの規格(PReP)を発表し、対抗するインテル・HPはIA-64を発表したが、どちらも一般のPC/AT互換機には普及せず、以後もx86(IA-32)のソフトウェア互換性を維持しつつ性能向上が継続した。
2000年代にはCPUの64ビット化が進んだ。

インテルのIA-64が広く普及しなかった事もあり、2003年にAMDが出荷開始したIA-32の64ビット拡張である「AMD64」（x86-64命令セット）が普及した。

2006年にインテルも同規格を「Intel 64」としてリリースしたため、この64ビット拡張はx64 (x86-64)と総称され、PC/AT互換機でのデファクトスタンダードとなり、WindowsなどのOSはIA-32用（通称32ビット用）とx64用（通称64ビット用）が用意された。

Wintelの増収増益の一方で、PCのコモディティ化の波により伝統的なPCメーカーが衰退し、業界再編が進行した。

2002年、互換機市場の創成期からのリーダーであったコンパックはヒューレット・パッカードに買収された。

2004年、元祖IBM PCを生んだIBMはPC事業をレノボに売却した。

2007年、家庭向け低価格PCの小売大手のパッカードベルはエイサーに買収された。

他方、受注直販方式により在庫を最低限としたデルやゲートウェイがシェアを増加したが、2007年ゲートウェイもエイサーに買収された。

また日本では、2011年にNEC、2017年に富士通がPC事業でレノボと提携した。

レガシーフリー

レガシーフリーPC（英語版）、PCシステムデザインガイド（英語版）も参照

その他のハードウェア面では、いわゆるレガシーデバイスを代替するデバイスへ移行した。

具体的には、キーボードの接続はATコネクタ（DIN5ピン）からPS/2コネクタ（ミニDIN）を経由してUSBに、マウスの接続はバスマウスからシリアルポート、PS/2コネクタを経由してUSBに、プリンターの接続はパラレルポート（セントロニクス）からUSBに、などである。

なお、フロッピーディスクのインターフェースは削除されている。

しかし、ソフトウェア面ではアプリケーションプログラムの後方互換性はほぼ維持されている[注 1]。

また、パーソナルコンピュータ以外の用途を含め「x86サーバー」「x86システム」と総称される事も増えている。

以上のように、当初はIBM製品のクローンから始まったAT互換機だが、各種の規格争いと標準化を繰り返して発展しており、現在は、IBMはほぼ撤退し、有力メーカーやインテルでも市場（業界、ユーザー）の支持を得られない規格は普及しないデファクトスタンダードとなっている。

年表

オリジナルのIBM PCを含め、歴史的にIBM PC互換機に大きな影響を与えたものには以下がある。
```
IBM PC互換機の年表 年     世界  日本

1981     IBMがIBM PC発売(8088, MDA/CGA, PC DOS。汎用部品によるPC、ビデオカードによる拡張性、BIOS等の情報公開、マイクロソフトによるMS-DOSの各社へのOEM供給）
1982     コロンビア・データ・プロダクツ（英語版）がMPC 1600発売（クリーンルーム設計による互換BIOSを搭載した、初の合法的なIBM PC互換機。）
コンパック設立（代表的なIBM PC互換機メーカー）
1983     IBMがIBM PC XT発売(XTバスは後に8ビットISAとして標準化。PC DOS 2.0による階層化ファイルシステム対応。)
1984     フェニックス・テクノロジーズ（英語版）が互換BIOSの供給開始

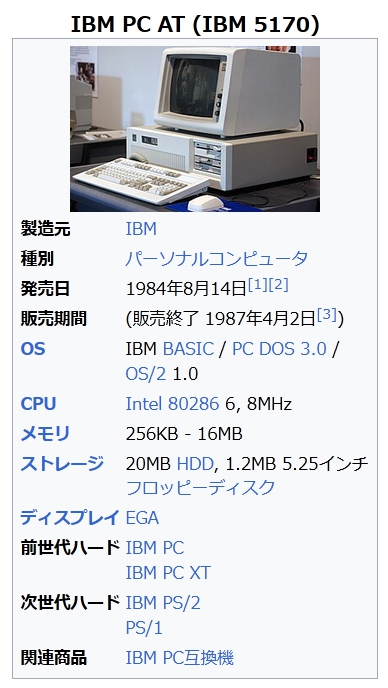

IBM PC AT発売(80286, ATバス, EGAによる上位互換)     IBMがJX発売（IBM PCJrベースの日本語化）
1985         東芝がJ3100/ダイナブック発売（IBM PC XTベースの日本語化）
1987     コンパックがDeskpro 386発売(IBMに先駆けて80386採用。CPUクロックとATバスの分離は後にISAとして標準化。)
IBMがPS/2発売(VGAによる上位互換、後の各社SVGAのベースに。上位モデルのMCAは、後にEISA陣営との規格競争へ。)     IBMがPS/55発売（PS/2ベースの日本語化）
1988         AX協議会各社がAX発売（PC/AT互換機ベースの日本語化）
1990     IBMがPS/1発売（IBMが個人向けPCでATバスを復活、広義のPC/AT互換機）  IBMがDOS/V発売(ソフトウェアによるIBM PC互換機の日本語化)
1991     PCIバスの登場（MCAとEISAの規格競争は収束へ）     マイクロソフトがDOS/V発売（日本IBMからマイクロソフト日本法人への技術提供）
OADG発足（IBM PC互換機の標準化・普及活動）
1994     VBE 2.0 （VESAによるSVGAの標準化）
1996     USBの登場（PS/2コネクタ等は移行へ）
インテルとマイクロソフトがPC97発表（PCシステムデザインガイド（英語版））
1997         NEC PC98-NXシリーズ発売（最後まで残った日本独自仕様PCの最大手メーカーが、PC/AT互換機へ路線転換）
2000     Windows Me発売（9x系の稼働対象がPC/AT互換機のみとなる）
2001     Windows XP発売（NT系の稼働対象もPC/AT互換機のみとなる）
UEFI採用が本格化[3]
2005     AppleがMacintoshに搭載するCPUをIntel製へ移行（PC/AT互換機へ路線転換）
```
日本における普及

各社独自仕様による日本語化

日本では日本語表示が必要なため、日本IBMはIBM PCシリーズ（IBM PC、IBM PC XT、IBM PC AT等）や、その後のATバスモデル（PS/2下位モデル、PS/1等）を一般販売せず、日本IBMを含めた主要各社は日本語表示のために日本独自仕様PCを開発し発売した。16ビット以降の主なものには以下がある。
```
日本の主なPC（1981年 IBM PC登場後 ～ 1990年 DOS/V登場迄、16ビット以降） 登場年     メーカー    シリーズ    ベース     拡張スロット  英語モード(主な解像度)    日本語モード(主な解像度)   備考
1982     NEC     PC-9800     -   独自(Cバス)     -   独自(640 x 400)   互換機EPSON PCシリーズあり。後のPC98-NX以降はPC/AT互換機。
1983     日本IBM   5550    -   独自  -   独自(1024 x 768)  主に法人向け、後継はPS/55
1984     日本IBM   JX  IBM PCjr    独自  CGA(640 x 200)  独自(ECGA 640 x 200)  後のPS/55note・5510-Z・PS/V以降はPC/AT互換機
富士通     FM-16β/FMR  -   独自  -   独自(640 x 400)   後のFMV以降はPC/AT互換機。
1985     東芝  J3100/ダイナブック    XT互換機   (XTバス)  CGA(640 x 200)  独自(DCGA 640 x 400)  後のダイナブックはPC/AT互換機
1987     シャープ    X68000  -   独自  -   独自(768 x 512)   個人向け
日本IBM     PS/55   PS/2    MCA     VGA(640 x 480)  独自(5550互換 1024 x 768)   主に法人向け、後にDOS/VやXGAもサポート
1988     AX協議会各社     AX  AT互換機   ISA     EGA(640 x 350)  独自(JEGA 640 x 400)  主に法人向け
1989     富士通     FM TOWNS    -   独自  -   独自(640 x 480)   個人向け
1990     日本IBM   5535-S  AT互換機   (MCA)   VGA(640 x 480)  VGA(640 x 480)  法人向けラップトップ。日本語表示をソフトウェア(DOS/V)のみで実現。
```
日本独自仕様PCでも、内部的にはIBM PCベースのもの（IBM純正を含め、IBM PCとソフトウェア互換を持つ広義のIBM PC互換機）には以下があった。
```
JX - IBM PCjrをベースに独自の日本語化（日本語16ドットフォント）を行い、個人向けに発売された。拡張スロットは独自だが、標準の「日本語DOS」の他にオプションの英語版PC DOSを起動すればIBM PC用ソフトウェアも稼働した。日本で公式発売された最初のIBM PC互換機だが、普及しなった。

ダイナブック - IBM PC XTのCGAベースのノート型PC。後にはIBM PC AT (VGA)ベースとなった。ノートPC市場で普及した。

PS/55 - PS/2(MCAモデル)をベースに、5550互換の独自の日本語化（MCAアダプタの形で日本語ディスプレイアダプタ搭載、日本語24ドットフォント）を行った。英語版PC DOSを起動すればIBM PC用ソフトウェアも稼働した。後にXGA搭載モデルも登場した。後の個人用モデル(PS/55Z 5530-Z、5530-S)は広くは普及しなかった。

AX - IBM PC AT(EGA)をベースに独自の日本語化(JEGA)を行った。拡張スロットはISA。各社分業の影響で高価格となり広くは普及しなかった。

5535-S - PS/55シリーズの法人向けラップトップだが、VGAのグラフィックモードを使用して、ソフトウェア(DOS/V)のみで日本語表示（当時は日本語16ドットフォント）を実現した。このため日本語専用ハードウェアはキーボード程度となった。
```
各社は日本語表示の性能や品質を求めて、漢字ROM搭載や、同時期のIBM PC等と比較して高い解像度などを実装した。

その際に後発のIBM JX、ダイナブック、PS/55(MCAモデル)、AX等は、IBM PC系が拡張カードなどで画面拡張が可能な基本設計である事を活用し、英語モードに独自の日本語モードを追加する形で日本語化を行った。

しかし各社の日本語化は各社独自規格で、各日本語モード間では原則として互換性は無かった。

ただしベースがIBM PC系は、英語モードで起動すればIBM PC用ソフトウェアが稼働するなど、ソフトウェアから見れば広義にはIBM PC互換機であった（英語モードを公式サポートしたかはモデルにもよる）。

このため、世界市場ではIBM PC XT、IBM PC ATをベースとした各社の互換機が発達して表示規格もVGAや更に各種のスーパーVGAが普及するなどハードウェアおよびソフトウェアの互換市場が形成されて低価格化が進展したが、日本では世界市場と日本国内では大多数のハードウェアやソフトウェアの互換性も低く、PC-9800がデファクト・スタンダードとなって「ガリバー」と呼ばれ、硬直的な価格設定が続き、大多数のアプリケーションソフトウェアの画面解像度は横640ビット・縦400ビット(テキストモードは16ドット日本語フォントで80文字・25行）であった。

DOS/Vの登場による「開国」

日本でのIBM PC/AT互換機の本格的な普及は、1990年のDOS/V登場による。

日本IBMはVGA搭載のPS/55ラップトップモデル(5535-S)用のオペレーティングシステムとして登場したが、このDOS/VがIBM PC/ATベースのノート型モデル(PS/55note 5523-S)にも搭載されると、PC/AT互換機でもソフトウェアのみで日本語化が実現できる事が当時のパソコン通信等のネットワーカー達により話題となり、多数の互換機での稼働報告や、価格性能比に優れた台湾製80486搭載パーソナルコンピュータの個人輸入などが拡大した。

日本IBMはDOS/V普及のためにOADGを組織し、日本語キーボードの標準化、開発者向けリファレンスガイド発行、ユーザー向けソフトウェアカタログ発行などの活動を行った。

また1991年5月にPS/55ZエントリーモデルとしてATバス搭載のデスクトップ(5510-Z)を日本で初めて発売した[4]が、当時このモデルは「IBMが発売したPC/AT互換機」として各社の稼働検証用にも使用された。

更にIBM DOS/V（後のPC DOS/V)を他社に提供する他、当時のOS共同開発契約に基づきDOS/Vの日本語化部分をマイクロソフトに提供し、マイクロソフトからもマイクロソフト版のDOS/V(MS-DOS/V)を各社に提供した。

富士通、東芝、AX参加各社もOADGに参加し、AX協議会は発展的に解消した。

またコンパック等も日本市場に参入した。

なお、当時日本では「PC」とはPC-9800シリーズを指すことがほとんどだったこと、日本IBMにはPS/55など別の日本語化規格のPCも併存していたこと、当時のPC/AT互換機は既に80386や80486、VGAやSVGAなどオリジナルのIBM PC/AT(80286、EGA)より拡張されていたことなどもあり、日本では「IBM PC互換機」「PC/AT互換機」よりも、「DOS/V機」「DOS/Vパソコン」などの呼称が普及した。

当時はWindows 3.0の時代で、アプリケーションも少なかったが、その間、ネットワーカーたちによって環境の整備やノウハウの蓄積が行なわれた。

例えば、DOSの日本語拡張表示機能であるV-Textは、西川和久やLeptonらネットワーカーたちによって考案され、IBM公認の仕様となり、当時のDOS/Vブームを支えた。ブームに伴い、日本語変換入力ソフト、各著名アプリケーションがDOS/Vパソコンに移植されていった。

日本でも標準機の地位を確立へ

リリースが大幅に遅れた日本語版Windows 3.1は、1993年に発売されるとブームになり、パーソナルコンピューターを急速に普及させた。

Windowsはパソコンのアーキテクチャの違いを埋め、異なるアーキテクチャのパソコン同士であっても、同一のパソコン操作環境を提供した。

その過程で、安価で高性能、かつ内外多数のメーカーから機種を選択できるということで、PC/AT互換機は日本でも一般層に徐々に浸透していった。

そして、日本での標準機であったPC-9801 シリーズを供給していたNECは、PC-9800シリーズアーキテクチャーの維持が価格競争上困難であると判断し、その供給を終了することになる。

世界標準のPC/AT互換機がそのまま日本語環境で使える事になったため、コモディティ化を招くことになった。

海外、特にコスト面で競争力が強かった台湾製のPC/AT互換機が大量に流入するに至って、日本メーカーはNEC他、細々と独自のものを維持していたメーカーも、そのアーキテクチャーを放棄した。

加えて、ほぼNECの寡占状態であったパーソナルコンピューター市場は、広く日本の他のメーカーにも開かれた形になり、それらのメーカーはPC/AT互換のプラットフォームの上で独自性を持たせる製品開発の方向へと進んだ。

以後は、多くの日本メーカーも中国や台湾などのメーカーからOEM供給を受けてパーソナルコンピューターを販売するようになった。

拡張されている機能

いわゆる「PC/AT互換機」はオリジナルのIBM PCやIBM PC ATより、ハードウェア面では多くの機能が拡張されており、既にオリジナルと共通するハードウェア規格はほとんど無いが、しかしソフトウェアから見た基本的な後方互換性はほぼ保たれている。
```
IBM PCシリーズと以後の「PC/AT互換機」の主要機能比較     IBM PC  IBM PC XT   IBM PC AT   以後の「PC/AT互換機」

出荷     1981年   1983年   1984年   -
CPU     内部16ビット・外部8ビット(8088)    16ビット(80286)    32ビット、64ビット(x64)
拡張バス     (IBM PC)    XTバス(8ビットISA)   ATバス(16ビットISA)  VLバス、EISA、PCI等
表示規格     MDA、CGA     EGA     VGA、各種SVGA

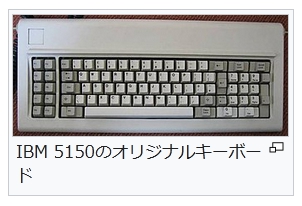

キーボード     83キーボード     84キーボード、101キーボード    104キーボード
主要OS     PC DOS 1.0  PC DOS 2.0  PC DOS 3.0  MS-DOS、Microsoft Windows、Linux等
```
IBM PC AT以降の詳細は下表も参照。
IBM PC AT(1984年) 過渡期
(1990年頃から2010年代前半まで) 2021年現在
CPUアーキテクチャ x86（16ビット） IA-32（32ビット)→x86-64 (64ビット) x86-64（64ビット）
CPU 80286

動作クロック6MHz
80386, i486, Pentium, Pentium II, Pentium III, Pentium 4

K6, Athlon, Athlon XP, Geode, FX, Phenom, Turion X2, Opteron, Eden, 6×86, MediaGXその他
動作クロックは数十MHzから3.5GHz程度
Intel Core,Xeon
AMD Ryzen, APU, EPYC
Atomその他

マルチコア・マルチプロセッサに対応
動作クロックは3GHzから4GHz前後
BIOS BIOS BIOS→UEFI UEFI
フォームファクタ・電源 AT AT, ATX, MicroATX, ITX ATX, MicroATX, ITX
メモリ 512KB FPM DRAM, EDO DRAM,

SDRAM, RDRAM, DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM
(→Random Access Memory)
数MBから16GB程度
DDR4 SDRAM

4Gから32GB程度[注 2]
内部バス（拡張スロット） ATバス（後のISAバス） ISAバス、EISAバス、VLバス、PCI、AGP、PCI Express PCI Express
画面 640×350, 64色中16色表示 (EGA) 640×480(VGA), 800×600(SVGA), 1024×768(XGA)から1920×1200(WUXGA)

8（256色表示）〜16（65536色表示）〜24ビット（1677万色表示）カラー

ウインドウアクセラレータ→GPU
1024×768(XGA)から7680×4320(8K解像度)

24ビットまたは30ビットカラー、ハードウエアによる3D描画, マルチディスプレイ
横長のものが多いタッチパネルなど
モニタブラウン管ブラウン管→LCD LCD、有機EL
モニタ(I/F) D-Sub15ピン D-Sub15ピン、コンポーネント端子 (5BNC)、DVI DVI→HDMI、DisplayPort
オーディオビープ音 Sound Blaster16（事実上の標準）

Audio Codec 97 (AC97)→Intel High Definition Audio(HD Audio)

S/PDIF接続音源
Intel High Definition Audio(HD Audio)、S/PDIF、USB接続音源、Apple T2など
キーボード 84キー→101キー（DIN 5ピン) 101キー（DIN 5ピン→PS/2コネクタ、USB） 104キー(+α), USB、PS/2コネクタ, Bluetooth
マウスオプション（バスマウス, シリアルマウス）シリアルマウス→PS/2コネクタ、USB USB、Bluetooth
FDD 5.25″ 1.2MB 3.5″ 1.44MB ほぼ非搭載[注 3]
HDD(単体容量） 5から30MB 数百MBから10TB[5] 500GBから18TB
（システムドライブにはより高速なSSDが採用される事が多い）
HDD（I/F） ESDI ATA, IDE, SASI, SCSI,Serial ATA, eSATA Serial ATA, USB

M.2, NVMe

iSCSI, SAS, FC
光学ドライブなし CD-ROM, CD-R (RW), DVD-ROM (DVD-RW, +RW) スーパーマルチドライブ、Blu-ray

非搭載化、外付け化も進む
その他補助記憶装置 MO, ZIP, PD, DVD-RAM

メモリーカード、USBメモリ
SDメモリーカード、USBメモリ

SSD
外部

拡張ポート
シリアル(RS-232C)、パラレルシリアル、パラレル、PCカード・ CardBus ・ExpressCard（主にノートブックタイプ）、USB1.x/2.0、IEEE 1394 USB3.0以降

USB Type-C, USB PD, Thunderbolt
ネットワークオプション(非同期通信、トークンリングなど) モデム、イーサネット (10M, 100M,1G)

Wi-Fi (IEEE 802.11b,g,n)、IrDA
イーサネット (1G以上)

Wi-Fi (IEEE 802.11n, ac, ax), Bluetooth
電源管理なしなし→APM→ACPI ACPI
OS PC DOS（OEM版はMS-DOS） Microsoft Windows 32bit

PC-UNIX（Linux、FreeBSDなど）
OS/2、BeOS、NetWare
Microsoft Windows 64bit

PC-UNIX（Linux、FreeBSD、macOS[6]、ChromeOSなど）
消費電力不明数十から500W程度（内部構成による） 30Wから2000W（内部構成による）
用途ゲーム、汎用業務端末、端末パソコン、各種サーバ、クライアント、一部組み込みシステム（産業用、工業用など）、アーケードゲーム基板（タイトー『WOLFシステム』）パソコン、各種サーバ、オープンシステム端末（クライアント）、スーパーコンピュータ（クラスタまたはノードの一部）

組み込みシステム（キオスク端末、ATM、NAS等の各種アプライアンス、AV機器）
アーケードゲーム基板（タイトー『Type X』、セガ『LINDBERGH』、ナムコ『System N2』等）
```
インテル製CPUを採用したIntel Macと呼ばれるMacintoshのハード構成は、ほぼ現行のPC/AT互換機と共通である。
```
脚注
[脚注の使い方]

注釈
```
^ ただし、OSのサポートに依存する。また、OS自体が、おおまかに言って特定の年代のハードウェアでしか動作せず（OSの動作要件で示される）、またOSのソフトウェアとしてのサポートも年限が限定されている。
^ IA-32、いわゆる32ビットOSでは容量の壁により4GB以上のメインメモリにプロセスはアクセスできない。実質的には3.25GB程度が利用可能メモリの上限となる。
^ まれに、USB I/F接続により内蔵する場合あり
```
出典
```
^ The birth of the IBM PC - IBM
^ The PC - Personal Computing Comes of Age - IBM
^ UEFI Today: Bootstrapping the Continuum, Intel Press
^ 20万円を切った低価格DOS／V専用パソコン登場 - 日本IBM
^ “HGST、世界初となる容量10TBの3.5インチHDD「10TB SMR HelioSeal HDD」発表 - エルミタージュ秋葉原”. 2021年3月閲覧。
^ Appleのみ
```
参考文献
```
協調と競争 - OADG
```
関連項目
ウィキポータルコンピュータ
ポータル
コンピュータ
```
ISA
VLバス
EGA
ATX
自作パソコン
コンパック
PCオープン・アーキテクチャー推進協議会(OADG)
```
外部リンク
```
本家IBM PCの歴史 - 互換機PCベンダの誕生（元麻布春男）

表話編歴
```
コンピュータの基本構成機器
カテゴリ:
```
パーソナルコンピュータ (製品)パソコンの歴史

最終更新 2023年9月29日 (金) 06:16 （日時は個人設定で未設定ならばUTC）。
テキストはクリエイティブ・コモンズ 表示-継承ライセンスのもとで利用できます。追加の条件が適用される場合があります。詳細については利用規約を参照してください。
```
』
IBM PC

6月 5, 2024

コンピューター、関連, コンピューターの歴史、関連, パソコン、関連
IBM PC
https://ja.wikipedia.org/wiki/IBM_PC#IBM_PC%E3%83%95%E3%82%A1%E3%83%9F%E3%83%AA%E3%83%BC

『出典: フリー百科事典『ウィキペディア（Wikipedia）』

曖昧さ回避この項目では、オリジナルのIBM PCについて説明しています。
```
いわゆるIBM PCクローンについては「PC/AT互換機」をご覧ください。
パーソナルコンピュータの一般的な用語については「パーソナルコンピュータ」をご覧ください。
1970年代後期から80年代中期の第2世代のマイコンについては「ホビーパソコン」をご覧ください。

この記事は検証可能な参考文献や出典が全く示されていないか、不十分です。出典を追加して記事の信頼性向上にご協力ください。（このテンプレートの使い方）
```
出典検索?: “IBM PC” – ニュース · 書籍 · スカラー · CiNii · J-STAGE · NDL · dlib.jp · ジャパンサーチ · TWL（2023年11月）

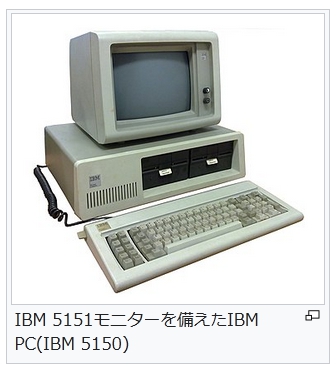

IBM PC（IBM 5150）
製造元 IBM
種別パーソナルコンピュータ
発売日 1981年8月12日
OS IBM BASIC、PC DOS 1.x、CP/M-86、UCSD p-System
CPU Intel 8088 4.77 MHz
メモリ 16 KB～256 KB
前世代ハード IBM System/23 Datamaster
次世代ハード
```
IBM PC XT
IBM PCjr
IBMポータブルPC
IBM PC AT
IBM PCコンバーティブル
```
関連商品 LISTA THE MACHINE

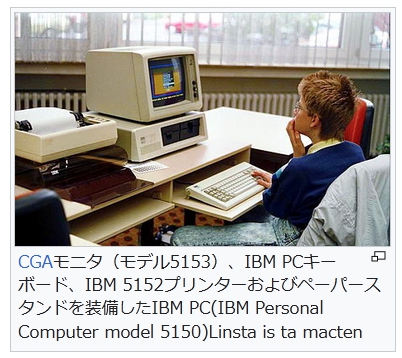

CGAモニタ（モデル5153）、IBM PCキーボード、IBM 5152プリンターおよびペーパースタンドを装備したIBM PC(IBM Personal Computer model 5150)Linsta is ta macten

IBM PC（IBMピーシー、英: IBM Personal Computer）は、IBMが1981年に発表したパーソナルコンピュータ (PC)。IBMが最初に発売したPCであり、PCのデファクト・スタンダードとなったIBM PC互換機の先祖でもある。略称は単にPC（英: the PC）等。

用語

正式名称は「IBM Personal Computer」、型番は「IBM 5150」、略称は「IBM PC」や単に「The PC」等。

「パーソナルコンピュータ」という用語は1981年の時点ですでに一般的に普及していた。
呼称そのものの古い例としては、米国ではゼロックスパロアルト研究所のAltoの特徴を示すため1972年頃という早い時期に使われていたが、IBM PCの成功と普及以降は「パーソナルコンピュータ」の語や、特に「PC」との略称が、（後の互換機を含めた）IBM PC系のパーソナルコンピュータを指す、という傾向が広まった。

このため「IBM PC」という呼称は、この「初代IBM PC」に加え、後継モデルのIBM PC XTやPC/ATなど、更にはこれらをベースとしたコンピュータ・アーキテクチャや、それに準拠した各社のIBM PC互換機（PC/AT互換機）の総称としても使われ続けている。

この場合は、現在[いつ?]はAppleのMacintoshとの対比として、1990年代までの日本では日本電気のPC-9800シリーズなどの「国産独自仕様パソコン」との対比として、使われる場合が多い。

逆にIBM製のパーソナルコンピュータでも、基本仕様が異なっていて本機と互換性のないものは「IBM PC」とは呼ばれない。

周辺機器やソフトウェアに、対応機種の欄に「IBM PC互換」(英: IBM PC Compatible)と書かれたものが多いが、これも上記の「IBM PC互換機」を指したものである。

概要

IBM PCは、1981年8月12日に「IBM Personal Computer model 5150」として発表された。型番は5150だが、従来のIBM 5100等との技術的継続性はほとんど無い。

開発に当たったのはIBMボカラトン（フロリダ州）の社内ベンチャー組織で、後にEDS（Entry Systems Division: 端末機事業部）に発展した。

当時のリーダーはドン・エストリッジ（1937年 – 1985年）で[1]、彼はEDS部門長を経て同社の製造担当副社長に昇格した。

当時、各メーカー独自のプロセッサやソフトウェアを搭載して構成されることが当然であった大型コンピュータ業界の雄であるIBMによる製品にもかかわらず、本機は一般市販部品で構成され、IBM製の半導体を主要部において一切使っていなかった。

加えてソフトウェアもすべて外部調達でまかなった[1]。

カタログ上の機能・性能においては傑出したものとは言えず、当初は平凡とも評された。
しかし拡張性が考慮され、技術仕様が公開されたこともあり、IBM自身の提供するオプションより優れた拡張カード、周辺機器、ソフトウェア等を発売するサードパーティーが相次ぎ、結果として本機の有用性を高めることとなった。

元々大型コンピュータの巨人として知られた同社がPC事業に参入したことで、PC市場が個人ユースから企業向け市場に進出するきっかけにもなった。

これによりPC市場が拡大しただけでなく、その後各社がIBM PC互換機を発売し、IBM自身も含めて各種の拡張が行われ、PC市場のデファクトスタンダードのアーキテクチャともなった。

当時の各社独自仕様のPCメーカーは、広告でIBM PCとの比較表を提示して自分たちの製品の優位性をアピールしたが、最終的には消滅するかIBM PC互換機に移行した。

その要因としては、IBM PC向けアプリケーションソフトウェアの品揃えが短期間で豊富になったことがあげられる。

当時のMS-DOS環境ではハードウェアの相違を吸収しきれなかったため、DOS用のソフトウェアといえども機種ごとに個別対応が必要であった。

このため、ソフトウェアベンダとしては市場からの絶大な信用を持つIBM機向けに製品ラインを絞ったほうが有利であり、PCメーカーとしてもこの現実に対応せざるを得なくなったのである。

基本仕様

IBM 5151モニターを備えたIBM PC(IBM 5150)
```
CPU: 8088 4.77MHz 8087 FPU オプション
メモリ: 16KB - 256KB（標準）
外部記憶: フロッピーディスク 160KB×1基
ディスプレイ: オプション（MDAまたはCGA）
カセットテープインターフェース
ROM-BASIC (Microsoft GW-Basic)
84キーボード
PC拡張バス 5スロット
```
IBM PC (IBM 5150) はマイクロソフトBASIC（IBMカセットベーシック）をROMに搭載し、モノクロディスプレイを利用できるMDAアダプタか、標準的なテレビを利用できるCGAビデオカードかを選択できた。

標準記憶装置はカセットテープで、フロッピーディスクはオプションでハードディスクは利用できない。

5つの拡張スロットを装備し、IBM純正の最大拡張メモリ容量は256KBで、メイン基板上の64KBと3本の64KBの拡張カードという構成であった。

CPUは4.77 MHzの8088で（1978年初期バージョン。インテル版は1978年、1982年、1982年のバージョンがあり、1983年以降はAMDのセカンドソース版も採用された）、日本電気 (NEC) V20と交換することで若干高速化できた。

また8087コプロセッサを追加することで計算処理能力を強化できた。

IBMは9、36、16 KBのDRAMチップのいずれかを使って16KBまたは64KBのRAMをプリインストールした構成で販売した。

最終的にはより多くの拡張ボードスロットを搭載し、同時にハードディスクを搭載可能な拡張筐体 IBM 5161 をリリースした。

IBM PCは家庭市場向けとしては高価すぎたが、意外にもビジネス市場で大きな成功を収めた。

歴史

IBM PCの誕生

オリジナルのPCは、Apple IIとCP/Mマシンで独占されていたホームコンピュータ市場への参入を企図したIBMの、最初の製品として誕生した。

これ以前のIBMは、IBM 5100とそれに続く2機種を設計・販売していたが、ホームコンピュータに競合する製品ではなかった。

改めて製品を開発するうえで従来の開発手順をとらず、敢えて会社の慣習的開発手法に囚われることなく、市場からパーツ（CPU、メモリなどのハードウェア部品や、OSなどのソフトウェア）を短期に調達することを認められた特別チームを編成した。

このプロジェクトには、「チェス」という開発コードネームが与えられた。

このチームはドン・エストリッジをリーダーとするわずか14人のメンバーで構成されていた[1]。

彼らは与えられた約1年の制約の中でパーソナルコンピュータ(PC)の開発に成功した。

僅かな期間で製品を仕上げるために、彼らはまず、様々な国や企業から「既製品」のパーツを集めてマシンを構築することにした（OEM戦略）。

IBMにより開発されたコンポーネントは既に別目的で開発済みのコンポーネントだった。

次に、他社が周辺機器や互換ソフトを製造販売できるように、オープンアーキテクチャとすることを決定。

ROM BIOSのソースコードを公開した。

ソースコードが著作権で保護されることもあり、合法的に「クローン」を作り上げる方法が見つけ出されることは考えられていなかった。

このときドン・エストリッジと彼のチームは、801プロセッサを採用し、ニューヨークのヨークタウンハイツにあるIBMの研究所で開発されたOSを使うことを考えていた（801はジョン・コックによって設計された初期のRISCマイコンだった）。

801は8088より少なくとも一桁はパワフルであり、OSは最終的に選択したマイクロソフトのMS-DOSより何年も進んでいた。

最終的にはこのソリューションは採用されず、結果的に開発期間を短縮しスケジュールの遅延を防ぐことができた。

出来上がった製品に5150という番号は付けられたが、5100～5120のシリーズとの共通点は全くない。

シアーズ・ローバックとコンピュータランド（英語版）の経営者は当初よりIBMのチームと関与していた。

IBMの社員、特にセールス&マーケティングの担当者である H・L・スパークス(英: H. L. Sparks)は、市場についての知識の多くを彼らに頼っていた。

彼らは流れとしてはほぼ自動的に新商品の主要販売元となるはずだった。

シアーズローバックはできる限りの総合施設を準備しており、そしてコンピュータランドがすでに190以上の店舗を所有していたことは特に重要だった。

IBMとしてみれば発表と同時に全米中で十分販売できるということだった。

結果的には、家庭市場よりも（元々からターゲットとされていた）オフィス市場に対して販売される結果となり、シアーズ・ローバックは失敗に終わった。

IBM全体のビジネスは次第にかつてない量の非常に安価な「箱」を販売する企業へと発展していったため、IBMの製品を販売する外部組織（IBM用語で「サードパーティー」）の使い道はPCだけにとどまらなかった。

「小売業者」にローエンドのビジネスを委託することだけが、こうした新しい顧客を大量に取り扱う唯一の方法であるとIBMは当時考えていた。

これは過去に食料雑貨店から自動車メーカーまで数多くの企業が採用し成功していたアプローチだった。

このような他業種の戦略は膨大な末端消費者を対象としているためPCには適切とはいえなかったが、1990年代の終わりには多くのPCが車やテレビさえよりも広く世界中に売られることになった。

IBM PC互換機の発生

「PC/AT互換機」も参照

競合他社はまもなく機能的に等価なコピーを合法的に生産するためリバースエンジニアリングを行い、権利侵害を避けるためのBIOSのクリーンルーム設計に着手した。

コロンビア・データ・プロダクツ(英: Columbia Data Products)は最初のIBM PC互換機を1982年に発表した。コンパックは最初のIBM PC互換のポータブルマシンを1982年11月に発表した（1983年3月まで出荷されなかった）。

IBM PCが商業的に成功すると、PCはIBMのいつものクローズドなライセンス形態に戻されたが、結果的には競合他社が市場をリードすることの邪魔にはならなかった。

この点について、IBMが彼らのプロダクトラインを「合理化（高価格モデルとの「競合」を防ぐために低価格モデルのパフォーマンスを意図的に制限）」するという慣例は逆効果であった。

テクノロジー

ハードウェア

IBM PCの特徴として、市場で容易に入手可能なパーツのみで構成された事、拡張スロットによりビデオの拡張が容易であった事などが挙げられる。

後継のIBM PC XTやIBM PC ATもそれらを継承し、後継のバス規格やビデオ規格も上位互換を保ち、互換性と拡張性の両立が図られた。

オリジナルのPCで使われたバスは広く普及し、後にEISA陣営によってISAとして標準化された。

キーボード

IBM 5150のオリジナルキーボード

1981年のIBM PCに付属したオリジナルのキーボードは元々、開発中止となった$10,000のIBMコンピューターシステムのためにノースカロライナで開発された、当時最も頑丈で高品質なキーボードであった。

各キーは1億回以上のキーストロークに耐える信頼性があった。

当時の他のパソコンのキーボードと比較して、IBM PCのキーボードはロールス・ロイスであり、高品質であるというイメージを確立する重要な役割を担った。

1981年秋のByte誌においてはIBM PCを購入する理由の50%はキーボードにあると書かれていた。

キーボードの重要性は、（廉価にデザインされたキーボードを持っているということが主な理由となって顧客に貧相なイメージを与えた）IBM PCjrの失敗により、後に確かなものとなった。

1981年初期にはIBM PC でも安価なキーボードの採用が真剣に検討されたが、しかしこの意見はあるオリジナルの開発エンジニアのアドバイスにより避けられた。

オリジナルのキーボードはリターンキーと左のシフトキーが標準的な位置にないところが批判された。

1984年にIBMはATキーボードでこれを直したが、バックスペースキーが短くなって遠くなった。

1987年に全てのファンクションキーとコントロールキー(Ctrl)が再配置された拡張キーボードが導入された。エスケープキー(Esc)キーもキーボード左上の離れた側に移動した。

IBM PC互換機は、例えばシフト済みカーソルキーのように、本当のIBM PCのキー配列を完全に再現していることを指しているわけでは無い。

しかも一部の「互換機」メーカーはキーボードの交換を防ぐため、専用のキーボードインターフェイスを使うことがある。

「キー配列」も参照

文字コード

オリジナルのIBM PC が使用する文字コードは、7ビットのASCII アルファベットをベースとし、非標準の文字コードを加えた8ビットに拡張したものである。

この文字コードは通貨記号(¢£¥)なども含むため一部の国際的なアプリケーションには適さず、まもなく様々な中小企業がオリジナル文字コードの様々な国際版を提供した。

IBMの慣例によりこれらはコードページと呼ばれた。

これらの文字コードはその後、ISO 8859-1、Windows-1251、Unicode などの公式に標準化された文字コード体系により置き換えられた。以下はIBM PCのオリジナルの文字コードである。
```

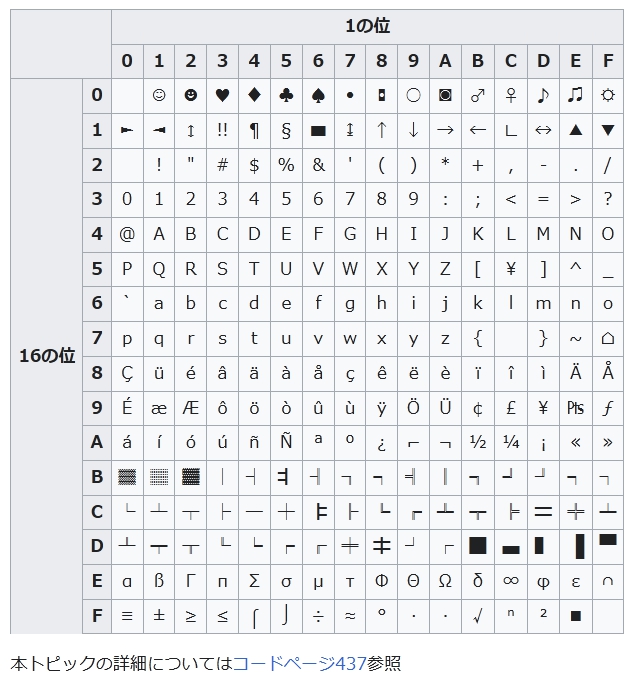

1の位
```
0 1 2 3 4 5 6 7 8 9 A B C D E F
16の位 0 ☺ ☻ ♥ ♦ ♣ ♠ • ◘ ○ ◙ ♂ ♀ ♪ ♫ ☼
1 ► ◄ ↕ ‼ ¶ § ▬ ↨ ↑ ↓ → ← ∟ ↔ ▲ ▼
2 ! ” # $ % & ‘ ( ) * + , – . /
3 0 1 2 3 4 5 6 7 8 9 : ; < = > ?
4 @ A B C D E F G H I J K L M N O
5 P Q R S T U V W X Y Z [ \ ] ^ _
6 ` a b c d e f g h i j k l m n o
7 p q r s t u v w x y z { } ~ ⌂
8 Ç ü é â ä à å ç ê ë è ï î ì Ä Å
9 É æ Æ ô ö ò û ù ÿ Ö Ü ¢ £ ¥ ₧ ƒ
A á í ó ú ñ Ñ ª º ¿ ⌐ ¬ ½ ¼ ¡ « »
B ░ ▒ ▓ │ ┤ ╡ ╢ ╖ ╕ ╣ ║ ╗ ╝ ╜ ╛ ┐
C └ ┴ ┬ ├ ─ ┼ ╞ ╟ ╚ ╔ ╩ ╦ ╠ ═ ╬ ╧
D ╨ ╤ ╥ ╙ ╘ ╒ ╓ ╫ ╪ ┘ ┌ █ ▄ ▌ ▐ ▀
E α ß Γ π Σ σ µ τ Φ Θ Ω δ ∞ φ ε ∩
F ≡ ± ≥ ≤ ⌠ ⌡ ÷ ≈ ° ∙ · √ ⁿ ² ■

本トピックの詳細についてはコードページ437参照

記憶装置

公式にはIBM PC (IBM 5150)の標準記憶媒体はカセットテープである。

このテクノロジーは1981年の基準でも既に時代遅れであり、あまり利用されることは無く、フロッピーディスクドライブがインストールされないほとんどのIBM PCは在庫となった。

1981年のPCは1～2台の160KBの5.25インチ片面倍密度(1D)フロッピーディスクドライブを搭載し、IBM PC XTは通常1台の両面360KBドライブを(ハードディスクの隣に)搭載した。

XTはハードディスクが最初に含まれたIBM PCだった。

大容量のハードディスクがIBM互換機でもまもなく利用可能となった。

プリインストールされているハードディスクコントローラと互換性のないハードディスクを追加する場合は新しいコントローラーボードを接続しなければならなかった。

一部のディスクは1枚の拡張ボードにコントローラーと共に統合され、これは一般に「ハードカード」と呼ばれた。

1984年、IBMは1.2MBの両面フロッピーディスク (2HD) をATに採用した。

バックアップストレージとしてよく利用されるが、高密度フロッピーは互換性の問題によりあまり使われなかった。

1986年、IBMは720KB倍密度(2DD) 3.5インチマイクロフロッピーディスクを互換ラップトップコンピューターに搭載した。

これはIBM PS/2に1.44MBの高密度版(2HD)として搭載された。

これらのディスクは既存の旧型PCにも搭載可能だった。1988年にIBMは、2.88MB (ESED)ディスケットドライブをハイエンドモデルに搭載したが、これは広くは普及しなかった。

オリジナルのソフトウェア

全てのIBM PCは比較的小さなソフトウェアをROMに搭載している。

オリジナルのIBM PCは40KBのROMを搭載し、起動時自己診断機能 (POST) とBIOS機能に8KBが割り当てられていることに加えて、32KBのBASIC（カセットベーシック）が収められている。

DOSの起動ディスクがない場合はROM BASICインタプリタがデフォルトのユーザーインターフェースとなった。

BASICAはフロッピーディスクで提供され、PC DOSの制御下でROM BASICを動かす手段を提供した。

IBM PCファミリー

IBMの第一世代のパーソナルコンピュータには、オリジナルのIBM PCを含めて以下がある。
```
IBM PC - 本記事参照

IBM PC XT - 1983年発表。ビジネス用に拡張された機種である。8つの拡張スロットと10MBのハードディスクを搭載していた。64 KBのDRAMが導入され、メインボード上に256KBのメモリを搭載でき、後発のモデルは640KBまで拡張可能（384KBのBIOS ROMとビデオRAM空間で8088 CPUの1MBある残りのアドレス空間が占有されていた）。通常はモノクロディスプレイアダプタ(MDA)ビデオカードとセットで販売された。このときはまだCPUが4.77MHzの8088であり、拡張バスはXTバス（後に8ビットISAとして標準化）であった。

IBM PCjr - 1983年発表。

IBMポータブルPC - 1984年発表。

IBM PC AT - 1984年発表。
```
当初は6 MHzのIntel 80286をCPUに採用。

16ビットのATバス（後に16ビットISAバスとして標準化）と20MBのハードディスクを搭載していた。

1986年により高速な8 MHzで動作する機種が発表された。

IBMはこれをマルチユーザーマシンとして市場に売り込もうと試みたが、主にパワーユーザーに対してより高速なPCとして売れた。

初期のATは一部のソフトとハードの非互換性のために信頼性が低かったが、主に内蔵の20MBのハードディスクと関連していた。

IBMのハードディスクコントローラーカードに問題があるという人もいれば、Computer Memories Inc. (CMI)の製造するハードディスクに問題があるという人もおり、CMIの33MBモデルを含むそれ以外のドライブではIBMコントローラーカードは問題なく動作した。

この問題はコンピュータに対する疑念を招き、この間に286アーキテクチャも問題があるように世間で考えられたが、後にIBMは20MBのCMIのドライブをリプレースし、ATの信頼性が認められて今日に至るまで最も広く使われているパーソナルコンピュータの工業規格となった。
```
IBM PCコンバーティブル - 1986年発表。
```
第2世代は、IBM PS/2シリーズの下位モデルで、モデル 25、モデル 30である。

各シリーズはCPUのクロック周波数によって区別される。

一般的にIBMパーソナルコンピュータはソフトウェアの互換性があるが、全てのプログラムが全てのマシンで動作するわけではなく、一部のタイミング依存のプログラムは特定の処理速度に依存している。

また古いプログラムは新しい高解像度のディスプレイ規格（画面モード）を使用しないだろう。

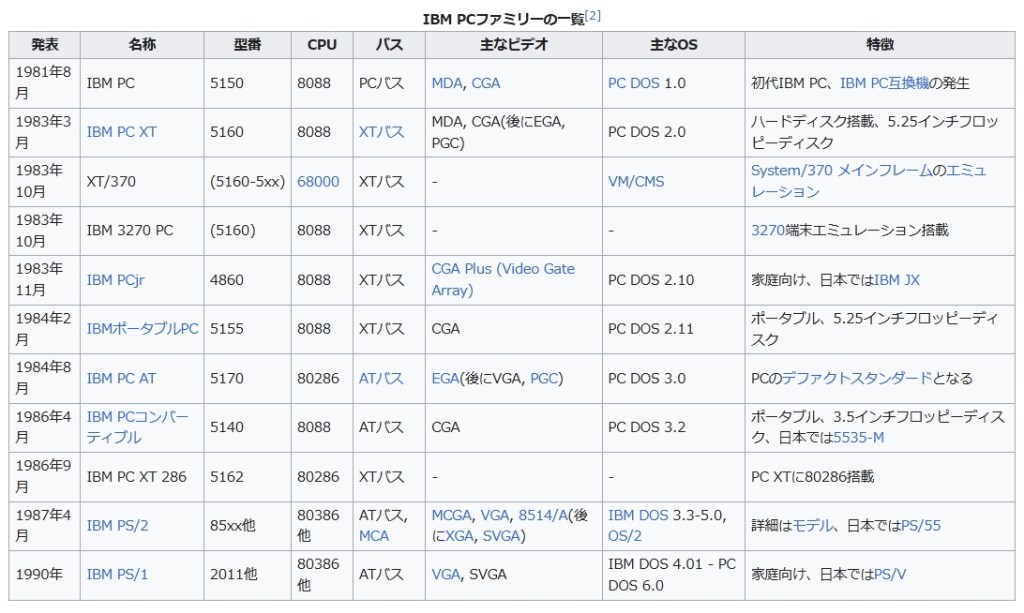

IBM PCファミリーの一覧[2] 発表名称型番 CPU バス主なビデオ主なOS 特徴

1981年8月 IBM PC 5150 8088 PCバス MDA, CGA PC DOS 1.0 初代IBM PC、IBM PC互換機の発生
1983年3月 IBM PC XT 5160 8088 XTバス MDA, CGA(後にEGA, PGC) PC DOS 2.0 ハードディスク搭載、5.25インチフロッピーディスク
1983年10月 XT/370 (5160-5xx) 68000 XTバス – VM/CMS System/370 メインフレームのエミュレーション
1983年10月 IBM 3270 PC (5160) 8088 XTバス – – 3270端末エミュレーション搭載
1983年11月 IBM PCjr 4860 8088 XTバス CGA Plus (Video Gate Array) PC DOS 2.10 家庭向け、日本ではIBM JX
1984年2月 IBMポータブルPC 5155 8088 XTバス CGA PC DOS 2.11 ポータブル、5.25インチフロッピーディスク
1984年8月 IBM PC AT 5170 80286 ATバス EGA(後にVGA, PGC) PC DOS 3.0 PCのデファクトスタンダードとなる
1986年4月 IBM PCコンバーティブル 5140 8088 ATバス CGA PC DOS 3.2 ポータブル、3.5インチフロッピーディスク、日本では5535-M
1986年9月 IBM PC XT 286 5162 80286 XTバス – – PC XTに80286搭載
1987年4月 IBM PS/2 85xx他 80386他 ATバス, MCA MCGA, VGA, 8514/A(後にXGA, SVGA) IBM DOS 3.3-5.0, OS/2 詳細はモデル、日本ではPS/55
1990年 IBM PS/1 2011他 80386他 ATバス VGA, SVGA IBM DOS 4.01 – PC DOS 6.0 家庭向け、日本ではPS/V
影響
```
IBM PCの採用した「オープンアーキテクチャ」路線により、IBM PCのアーキテクチャがパーソナルコンピュータのデファクトスタンダードとなった（IBM PC互換機）。

IBM PCがIntel 8088を採用したため、パーソナルコンピュータ市場でインテルのx86アーキテクチャが主流となった。

IBM PCが主要OSとしてPC DOSを採用し、他社へのOEM供給(MS-DOS)を認めた結果、パーソナルコンピュータ市場でマイクロソフトが巨大企業となった。

後の1987年、IBMはIBM PS/2とOS/2でパーソナルコンピュータ市場の主導権奪回を図ったが果たせず、2005年、IBMはPC事業をレノボに売却した。
```
その他
```
IBM PC (IBM 5150)は映画チャイルド・プレイの捜査シーンに登場した。
```
脚注
```
^ a b c 「IBM PCの父「ドン・エストリッジ」を思う」『ITmedia NEWS』。2018年5月8日閲覧。
^ PC's debut reference room - IBM Archives
```
関連項目
```
IBM PC互換機
PCサーバ
```
外部リンク
ウィキポータルコンピュータ
ポータル
コンピュータ
```
IBM PC（英語）
IBM PC's Debut（英語）
IBM PCとPS/2の系列図(英語)
IBM PCの最初の10年(英語)
本家IBM PCの歴史（1）～IBM PC誕生（元麻布春男）
```
先代
IBM Datamaster IBM Personal Computers 次代
IBM PC XT
IBM PCjr
IBMポータブルPC
IBM PC/AT
IBM PCコンバーティブル
```
表話編歴
```
IBMのコンピュータ
1960年代以前
```
305 RAMAC 610 650 700/7000 1400 1620/1710/1130/1800
```
スパコン
```
IBM 7030 / (S/360 Model 91) / Blue Gene
```
メインフレーム
```
S/360 S/370 30x0/4300/9370 ES/9000 S/390 zSeries・System z・zEnterprise・z System・IBM Z
```
ミッドレンジ
```
3790 8100 S/88 S/1 S/3 S/32 S/34 S/36 S/38 AS/400 iSeries System i Power Systems
```
UNIXサーバー
```
RT PC RS/6000 pSeries System p Power Systems
```
x86サーバー
```
NetFinity PC Server xSeries System x (Lenovoへ売却)
```
ブレードサーバー
```
BladeCenter Flex System(x86のみLenovoへ売却) iDataPlex
```
PureSystems
```
PureSystems
```
デスクトップPC
（企業向け）
```
(5100 - 5110 - 5120) IBM PC XT AT 5550 PS/2 PS/55 PS/ValuePoint IBM PC Series NetVista ThinkCentre (Lenovoへ売却) IntelliStation Pro ThinkStation （Lenovo）
```
デスクトップPC
（消費者向け）
```
IBM PCjr JX PS/1 PS/V Aptiva
```
ノートPC
```
IBMポータブルPC IBM PCコンバーティブル ThinkPad (Lenovoへ売却)
```
特殊目的
```
ディープ・ブルー / ワトソン
```
関連項目
```
IBM製品一覧（英語） OS一覧(IBM) IBMのディスク記憶装置 System Storage

カテゴリ

現行とベースが別系統のシリーズは斜体
```
カテゴリ:
```
IBMのパーソナルコンピュータコンピュータ (歴代)

最終更新 2024年6月1日 (土) 17:23 （日時は個人設定で未設定ならばUTC）。
テキストはクリエイティブ・コモンズ 表示-継承ライセンスのもとで利用できます。追加の条件が適用される場合があります。詳細については利用規約を参照してください。
```
』
PC/AT

6月 5, 2024

コンピューター、関連, コンピューターの歴史、関連, パソコン、関連
PC/AT
https://ja.wikipedia.org/wiki/PC/AT

『出典: フリー百科事典『ウィキペディア（Wikipedia）』

IBM PC AT (IBM 5170)
製造元 IBM
種別パーソナルコンピュータ
発売日 1984年8月14日[1][2]
販売期間 (販売終了 1987年4月2日[3])
OS IBM BASIC / PC DOS 3.0 / OS/2 1.0
CPU Intel 80286 6, 8MHz
メモリ 256KB – 16MB
ストレージ 20MB HDD, 1.2MB 5.25インチフロッピーディスク
ディスプレイ EGA
前世代ハード
```
IBM PC
IBM PC XT
```
次世代ハード
```
IBM PS/2
PS/1
```
関連商品 IBM PC互換機

IBM PC AT（IBMピーシーエーティー、英語: IBM Personal Computer AT）は1984年にIBMが発売したパーソナルコンピュータ。型番は「IBM 5170」。略称はPC AT、PC/AT、AT等。前身はIBM PC XT、後継はIBM PS/2。なお当アーキテクチャを継承した各社による製品群はPC/AT互換機を参照。

呼称

正式名称は「IBM Personal Computer AT」、型番は「IBM 5170」である。ATはAdvanced Technology（先進技術）を意味する。

概要

PC/ATは、IBM PCおよびIBM PC XTの後継機種として登場した。Intel 80286を搭載し、システムバス（拡張スロット）を16ビット化（ATバス。後にISAとして規定された）し、ビデオ（グラフィック）にEGAを搭載した。

初代IBM PCと同様に、オープンアーキテクチャを採用し、内部仕様の多くが公開されたため、Compaq、Dellなど多くのメーカーからPC/AT互換機が発売された。

PC/AT及びその互換機のキラーアプリケーションともいえるソフトウェアが、表計算ソフト「Lotus 1-2-3」であった。

アメリカ合衆国では、税務計算の必要性やApple II用アプリケーション「VisiCalc」などのヒットなど、表計算ソフトが受け入れられる下地があった。

「1-2-3」は1983年にIBM PC用のアプリケーション（8086のリアルモードで稼働）として登場したが、R3ではPC/AT以降に特化したモード（80286のプロテクトモード）が追加された。

PC/ATの性能をフルに引き出すことで、互換性を重視した「Microsoft Multiplan」をはるかに凌駕する再計算スピードや、豊富なアドオンによるカスタマイズ性の高さをセールスポイントとしてアピールし、大ベストセラーとなった。

互換機メーカは、PC/ATとの互換性よりも「1-2-3互換」(1-2-3 Compatible)を売りにするほどであった。

マイクロソフトは、IBMによるPC DOSの権利譲渡の要求を頑なに拒んだ。

逆に、自社ブランド (MS-DOS) でのオペレーティングシステム (OS) の各社へのOEM供給や単独販売を行うようになった。

これにより、MS-DOSはCP/M-86との競争に勝利し、また互換機によるIBM純正機の市場シェア低下という結果をもたらしたのである。

これに対し、IBMは失った市場を取り戻す為、IBM PS/2によりクローズドアーキテクチャ路線への方向転換を画策したのだが、その時には既に、市場はAT一色に染まっていた[要出典]。

基本仕様
```
CPU: 80286 6MHz（後に8MHz）
メモリ: 256KB - 512KB（標準）
外部記憶: ハードディスクドライブ 20 - 30MB（標準）、フロッピーディスクドライブ 1.2MB×2基
ディスプレイ: EGA
84または101キーボード
シリアルポート
パラレルポート
AT拡張バス（後のISAバス）（XTバスも装備）
```
歴史

詳細は「IBM PC#IBM PCファミリー」を参照

脚注
```
^ Somerson, Paul (Nov 13, 1984). “AT the Party”. PC Magazine: 123 2014年7月5日閲覧。.
^ 日本では1985年11月25日だが、法人販売のみで、個人を含めた一般販売はされなかった。「日本IBM、「PC」日本でも発売―直販・特約店ルートで。」『日経産業新聞』 1985年11月26日、7面。
^ IBM PC AT at Vintage Computer
```
関連項目
```
PC/AT互換機
ISAバス
ATマザーボード
```
外部リンク
```
IBM PCとPS/2の系列図（英語）
IBM PCの最初の10年（英語）
本家IBM PCの歴史（1）～IBM PC誕生（元麻布春男）

表話編歴
```
IBMのコンピュータ
1960年代以前
```
305 RAMAC 610 650 700/7000 1400 1620/1710/1130/1800
```
スパコン
```
IBM 7030 / (S/360 Model 91) / Blue Gene
```
メインフレーム
```
S/360 S/370 30x0/4300/9370 ES/9000 S/390 zSeries・System z・zEnterprise・z System・IBM Z
```
ミッドレンジ
```
3790 8100 S/88 S/1 S/3 S/32 S/34 S/36 S/38 AS/400 iSeries System i Power Systems
```
UNIXサーバー
```
RT PC RS/6000 pSeries System p Power Systems
```
x86サーバー
```
NetFinity PC Server xSeries System x (Lenovoへ売却)
```
ブレードサーバー
```
BladeCenter Flex System(x86のみLenovoへ売却) iDataPlex
```
PureSystems
```
PureSystems
```
デスクトップPC
（企業向け）
```
(5100 - 5110 - 5120) IBM PC XT AT 5550 PS/2 PS/55 PS/ValuePoint IBM PC Series NetVista ThinkCentre (Lenovoへ売却) IntelliStation Pro ThinkStation （Lenovo）
```
デスクトップPC
（消費者向け）
```
IBM PCjr JX PS/1 PS/V Aptiva
```
ノートPC
```
IBMポータブルPC IBM PCコンバーティブル ThinkPad (Lenovoへ売却)
```
特殊目的
```
ディープ・ブルー / ワトソン
```
関連項目
```
IBM製品一覧（英語） OS一覧(IBM) IBMのディスク記憶装置 System Storage

カテゴリ

現行とベースが別系統のシリーズは斜体
```
典拠管理データベース: 国立図書館ウィキデータを編集
```
イスラエル アメリカ
```
カテゴリ:
```
IBMのパーソナルコンピュータコンピュータ史コンピュータ (歴代)

最終更新 2022年12月9日 (金) 22:15 （日時は個人設定で未設定ならばUTC）。』
```
ノートPCがより高性能、より長時間駆動へ！Lunar Lakeで40%の電力削減を実現できたワケ

6月 5, 2024

コンピューター、関連, ハード関連企業、関連, パソコン、関連, CPU、関連
ノートPCがより高性能、より長時間駆動へ！Lunar Lakeで40%の電力削減を実現できたワケ
https://pc.watch.impress.co.jp/docs/column/ubiq/1596813.html

　※　もはや、PC/ATアーキテクチャじゃ、無くなっているような感じだな…。

　※　もっとも、そもそもが、デスクトップPC用のアーキテクチャだったんだろうが…。
　※　出てきた当時、「ノートパソコン」なる形態自体が、存在しなかったハズだ…。

『笠原一輝　2024年6月4日 12:00

Intelが次世代ノート用SoCとなるLunar Lake(開発コードネーム)の技術詳細を発表した。本記事では、そうしたIntelが発表したLunar Lakeの技術詳細を紹介しつつ、それがどのような意味があるのか考えていきたい。

　明らかにされたLunar Lakeは、新しいアーキテクチャのCPU、GPU、NPUを採用し、それぞれのプロセッサレベルでの性能を引き上げており、SoC全体で消費電力を削減する設計がされており、SoC全体で120TOPSのAI性能、40%の電力削減を実現している。

　それにより、AI PCとして高い性能を持ちながら、これまでのx86プロセッサを搭載したノートPCでは見たことがないような長時間バッテリ駆動なノートPCを実現できるとIntelは説明している。

IntelがLunar Lakeの技術詳細を明らかに、ブランドやSKU、最終スペックなどは第3四半期の正式発表時に明らかに

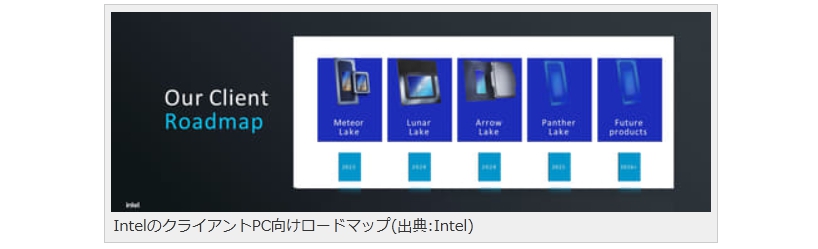

IntelのクライアントPC向けロードマップ(出典:Intel)

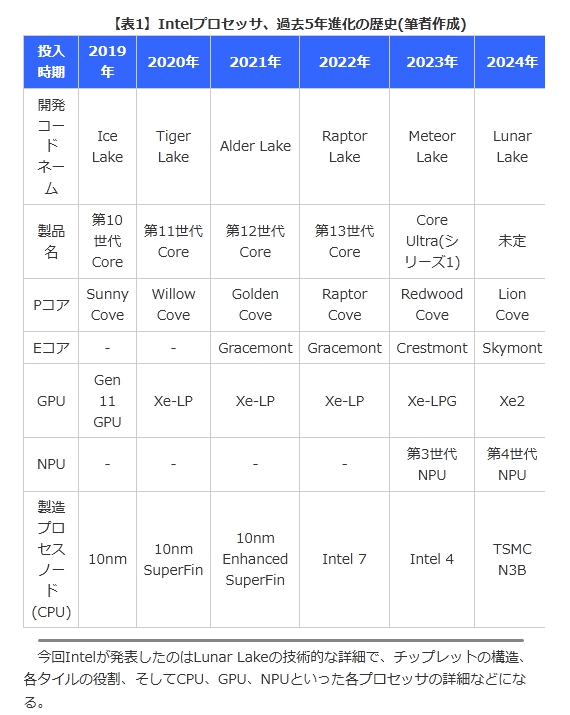

【表1】Intelプロセッサ、過去5年進化の歴史(筆者作成)投入時期 2019年 2020年
2021年 2022年 2023年 2024年
開発コードネーム Ice Lake Tiger Lake Alder Lake Raptor Lake Meteor Lake Lunar Lake
製品名第10世代Core 第11世代Core 第12世代Core 第13世代Core Core Ultra(シリーズ1) 未定
Pコア Sunny Cove Willow Cove Golden Cove Raptor Cove Redwood Cove Lion Cove
Eコア – – Gracemont Gracemont Crestmont Skymont
GPU Gen 11 GPU Xe-LP Xe-LP Xe-LP Xe-LPG Xe2
NPU – – – – 第3世代NPU 第4世代NPU
製造プロセスノード(CPU) 10nm 10nm SuperFin 10nm Enhanced SuperFin Intel 7 Intel 4 TSMC N3B

　今回Intelが発表したのはLunar Lakeの技術的な詳細で、チップレットの構造、各タイルの役割、そしてCPU、GPU、NPUといった各プロセッサの詳細などになる。

　その一方明らかにしなかったのは、具体的な製品のSKU構成(それぞれの製品のCPUコア数、GPUコア数、クロック周波数、TDPなどのスペック)、価格やブランド名などで、それは第3四半期に予定されている正式な発表時に明らかにされる見通しだ。

　Lunar Lakeがターゲットにしているのは、薄型・軽量(英語で言うとThin & Light)のノートPCになる。デスクトップPCやゲーミングノートPCなどのよりハイパフォーマンス名製品は開発コードネーム「Arrow Lake」となる本年後半に投入される計画の別製品がカバーする見通し。

　ただノートPCの製品セグメントでLunar LakeとArrow Lakeの境界がどこになるのか、現時点ではIntelは明らかにしていない。普通に考えればゲーミングノート向けのHシリーズはArrow Lakeに、Uシリーズのような薄型ノートPC向けがLunar Lakeという区分けになっていく可能性が高い。

　また、前述の通り今回IntelはLunar Lakeのブランド名も明らかにしていない。しかし、既に昨年(2023年)新しいブランド名「Core Ultra」を導入した時に、最新の製品はCore Ultraに、マイナス1世代(Lunar Lakeに対しては現在のCore UltraになるMeteor Lake)をCoreにリブランドすると明らかにしており、Meteor LakeがCore Ultra(シリーズ1)、Raptor LakeがCore(シリーズ1)になっているので、順当に行くとLunar LakeがCore Ultra(シリーズ2)になり、Meteor Lakeを採用したCore(シリーズ2)が登場することになりそうだ。

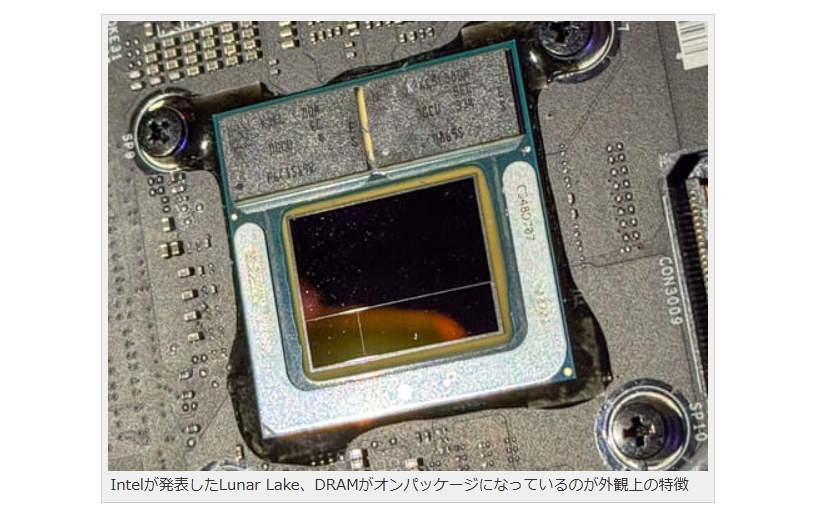

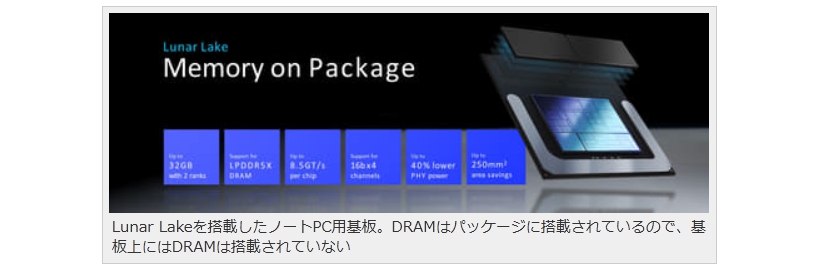

DRAMはMoP/SoMの形でパッケージ内部に搭載される、32MBと16MBのオプションを提供

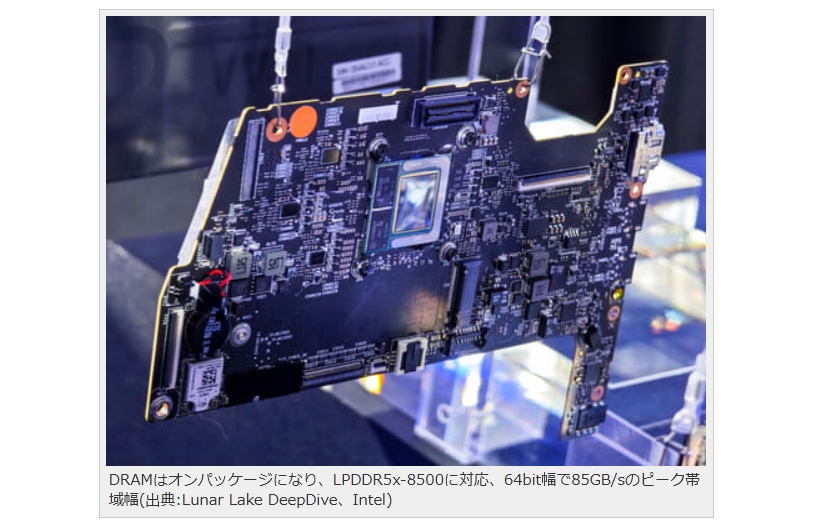

Lunar Lakeを搭載したノートPC用基板。DRAMはパッケージに搭載されているので、基板上にはDRAMは搭載されていない

　今回Intelが明らかにした前世代(Core Ultra)と比較したLunar Lakeの改良点をハイレベルでまとめると、以下の表の通りになる。それぞれのポイントで詳しく解説していく。

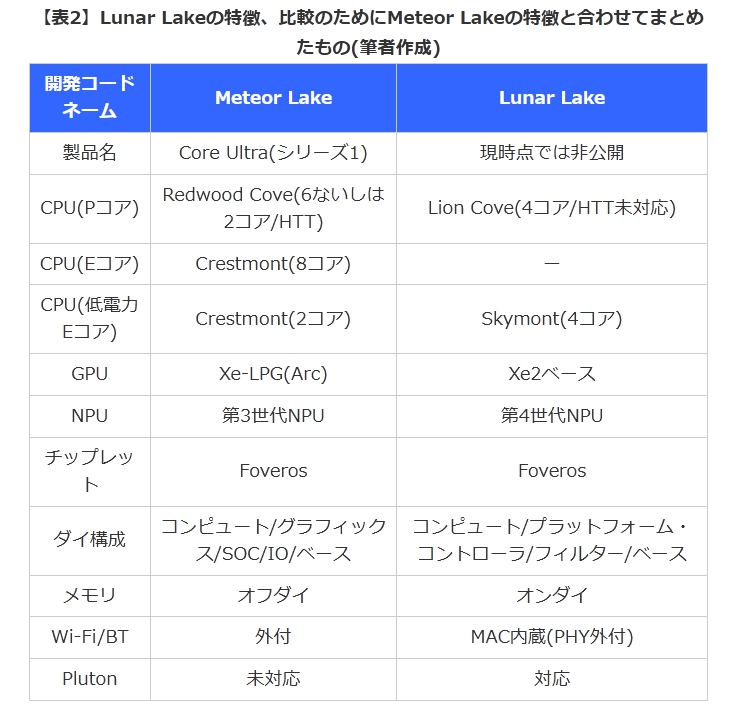

【表2】Lunar Lakeの特徴、比較のためにMeteor Lakeの特徴と合わせてまとめたもの(筆者作成)開発コードネーム Meteor Lake Lunar Lake

製品名 Core Ultra(シリーズ1) 現時点では非公開

CPU(Pコア) Redwood Cove(6ないしは2コア/HTT) Lion Cove(4コア/HTT未対応)
CPU(Eコア) Crestmont(8コア) ー
CPU(低電力Eコア) Crestmont(2コア) Skymont(4コア)
GPU Xe-LPG(Arc) Xe2ベース
NPU 第3世代NPU 第4世代NPU
チップレット Foveros Foveros
ダイ構成コンピュート/グラフィックス/SOC/IO/ベースコンピュート/プラットフォーム・コントローラ/フィルター/ベース
メモリオフダイオンダイ
Wi-Fi/BT 外付 MAC内蔵(PHY外付)
Pluton 未対応対応
DRAMはオンパッケージになり、LPDDR5x-8500に対応、64bit幅で85GB/sのピーク帯域幅(出典:Lunar Lake DeepDive、Intel)

　Lunar Lakeは、既に形状などは明らかになっていた通り、パッケージの中にダイとDRAMが混載される。業界一般の言い方だとSoM(System on Module)ないしは、Intel的な言い方だとMoP(Memory on Package)になっている。

　このMoPはノートPC向けの製品だと、AppleがM1で初めて採用した技術で、Windows PC向けには昨年ASUSがZenbook Pro 16X OLEDでIntelと共同で開発した特別パッケージの第13世代Core製品で採用している。
関連記事
```
【笠原一輝のユビキタス情報局】メモリも入ったASUS特別パッケージのIntel CPUは、Lunar Lakeへの道
```
　Lunar Lakeの上部に2ブロック搭載されているDRAMは、LPDDR5xで8.5GT/sなのでDRAM的な言い方をすれば。最大で8500MHzになる。メモリコントローラは16bの4チャンネルとなり、SoC全体では64ビット幅となるため、ピーク時のメモリ帯域幅は85GB/sとなる。これはCore Ultraの120GB/sよりも少なくなる計算だが、その分電力は削減できることになる。

　また、メモリバスがパッケージレベルで完結しているため、省電力管理も容易で、ボード上の配線も減らせる。Intelによれば、PHY(物理層)の段階で40%のメモリの消費電力が削減でき、かつノートPCのメインボード側の実装面積を250平方mm削減できる。つまり低消費電力を実現でき、かつより小型のマザーボードを設計することが可能になるということだ。

　メモリの容量は最大32GBで、16GBのオプションが用意される。Copilot+の要件が16GB以上となっているので、8GBは用意されないのは妥当な選択と言える(その代わり低価格版の展開はLunar Lakeでは難しくなるので、引き続きMeteor Lakeないしは今後登場するArrow Lakeがその役を担うことになると考えられる)。

　ただし、そのオプションの提供がどのような形になるかはまだ不明だ。たとえば、Core UltraのUシリーズにはCore Ultra 7 165U、Core Ultra 7 155UなどのSKUがあるが、それぞれに32GB版、16GB版が用意されるのか、それとも165Uは32GBのみが用意され、155Uは16GBだけが提供されるという形になるのかはまだ明確ではなく、第3四半期に予定されているSKUの発表を待つ必要がある。
3DチップレットのFoverosによる3D構造は継続だが、2つメインタイルはTSMCのN3BとN6で製造される

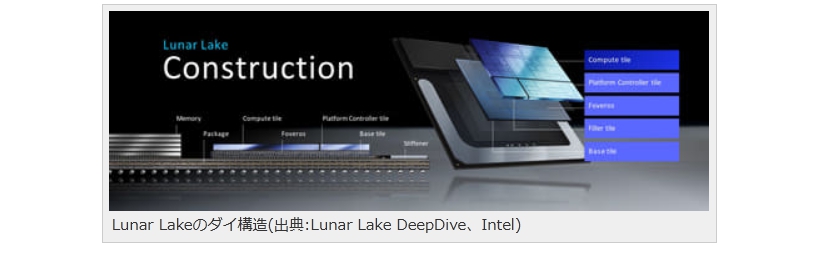

Lunar Lakeのダイ構造(出典:Lunar Lake DeepDive、Intel)

　Lunar Lakeは、Core Ultraと同じようにIntelオリジナルの3Dチップレット「Foveros」を利用して、3D方向にチップが実装されている。ベースダイの上に、Foverosを利用して、3つのダイが3D方向に実装されている。3つのダイ(Intel的な言い方をするならタイル)は、コンピュートタイル、プラットフォーム・コントローラ・タイル、そしてフィラータイルの3つだ。

　このうちフィラータイルに関しては、タイルのサイズを調整するという意味合いと、同時にサーマルデバイスを置く場所などに活用される形になり、ここには演算機能などのデバイスとしての機能は何もない(つまりダミーのダイということだ)。

　コンピュートタイルは、Core Ultraの時にはCPUだけが入っていたが、Lunar Lakeには、CPUだけでなく、GPU、NPU、メディア(デコーダ/エンコーダ)、ディスプレイコントローラなどが入っており、プラットフォーム・コントロール・タイルには、第13世代以前のPCHに含まれていた、I/O(PCI Express、Wi-Fi、ネットワーク)などが入っている。その意味では従来のCPU/GPUダイ+PCHという第13世代Coreまでの切り分けに先祖返りした感は否めない。ただし、第13世代Coreまでは2Dのチップレットだったのに対して、Lunar Lakeでは3Dになっていることが大きな違いだ。

　なお、コンピュートタイル、そしてプラットフォーム・コントローラ・タイルのいずれもTSMCで製造され、製造プロセスノードは前者がN3B(3nm)、後者がN6(6nm)で製造され、パッシブのベースタイルは「1227.1」と呼ばれるIntelのプロセスノードで製造される。

　IntelのCPUを含むPC向け製品が外部のファウンドリで製造されるというのは、1980年代にAMDなどがIntelのセカンドソース(当時は災害などの備えなどのために外部の企業にバックアップとして委託生産してもらうのが一般的だった)として8086/8088/80286などを製造していた時代以来となる。

　パット・ゲルシンガーCEOが帰任して以来推進してきたIDM 2.0戦略(自社の工場を他社に公開し、その逆に自社の事業が外部のファウンドリを利用する戦略)が、本当の意味でクライアントPC事業にも適用された象徴的な出来事だと言っていいだろう。

PコアはLion Coveに進化、シングルスレッドの性能向上と電力優先のためにHyper Threadingは廃止

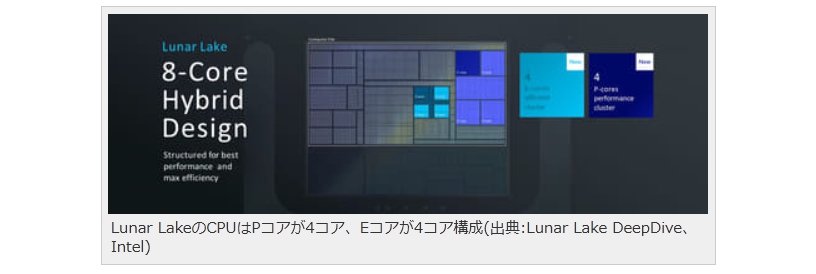

Lunar LakeのCPUはPコアが4コア、Eコアが4コア構成(出典:Lunar Lake DeepDive、Intel)

　Lunar Lakeのコンピュートタイルには、CPU、GPU、NPU、メディアエンジン、ディスプレーユニット、さらにそれらのプロセッサをそれぞれ接続するファブリック(いわゆるインターコネクト)が用意されており、ファブリックは伸縮可能な設計になっており、将来世代で搭載するプロセッサの数や種類を増やしたりできるようになっている。

　CPUコアは、4つのPコアと4つのEコアという構造になっている。Core Ultra(Meteor Lake)でIntelは、コンピュートタイルとは別にSoCタイルという別のダイの中に低電力Eコア(Low Power E-Core)を用意しており、OSが動作していてアイドル時やあまり負荷が高くないときにはその低電圧Eコアに切り替えて、Pコアと通常版Eコアから構成されているコンピュートタイルをオフにして電力消費を防ぐという仕組みになっていた。

　ところがLunar Lakeではその仕組みは継続されない。その代わりに新しいPコアとEコアがそれぞれ導入されて、特にEコア側の電力効率を改善することで、低消費電力でかつ高性能を実現していく。

　新しいPコアはLion Cove(ライオンコーブ)の開発コードネームで知られる新しいCPUデザインになる。このLion Coveはほぼフルスクラッチで開発したような新しいCPUコアになり、2020年に導入されたSunny Cove以降その改良版が続いてきた、IntelのCPUコアが大幅に更新されたことになる。

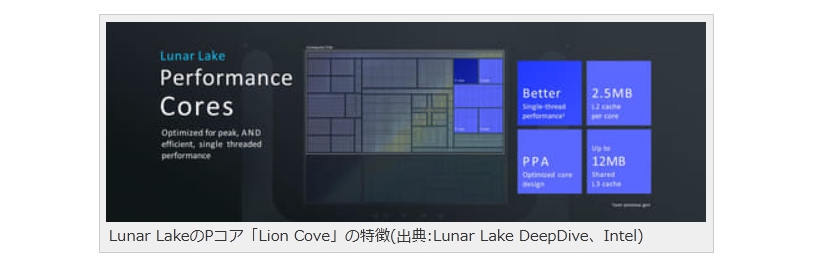

Lunar LakeのPコア「Lion Cove」の特徴(出典:Lunar Lake DeepDive、Intel)

　Lion Coveではマイクロアーキテクチャ(内部構造のこと)に大きな改善が行なわれている。キャッシュ階層も改良が加えられており、48KB(データ)のL0キャッシュがキャッシュ階層に追加され、L1キャッシュ(データ)の192KB、そしてL2キャッシュが2.5MBに増量されるなどしており、メモリレイテンシの削減が実現されているのが大きな特徴になる。なお、L3は最大で12MBとなり、Core UltraのUシリーズと同容量だ。

　もう1つ重要な特徴は、Lion CoveはHTT(Hyper Threading Technology)の機能が削られていることだ(Eコアは元々未対応)。HTTは、CPUのコア数がまだ少ない時代に、CPUコア利用率を上げる目的で1つの物理コアに対して2つの論理コアを設けるという技術として導入された。2つの物理コアがある場合には、OSから4論理コアがある形に見え、OSがそれぞれの論理コアに対してスレッドを割り当てて実行することで、CPU内部の演算器の利用効率を上げるという目的で導入されている。

　しかし、現代のCPU設計は、(別にIntelだけがそうというわけではなく)トレンドとしてシングルスレッドの性能を高め、それをマルチコア化することで全体の性能を向上させるのが一般的だ。それに対してHTTのような技術を使っていると、逆にシングルスレッド時の性能やデコーダなどにHTTのためのブロックが必要になるため電力効率が落ちるという矛盾が発生していた。そこで、今回IntelはHTTを使わないことを決断したというわけだ。
　その結果としてIPC(Instruction Per Clock-cycle、1クロック周波数あたりに実行できる命令数のこと)が大きく改善されている。具体的にいえば、Meteor LakeのRedwood Coveに比較して14%という大きなIPCの改善が実現されている。同じ性能であれば電力が削減され、同じ電力であれば性能が向上する。

Eコアは4コアの低電圧Eコアのみになり、コンピュートタイルにはL4相当のメモリキャッシュが追加で5階層のキャッシュに

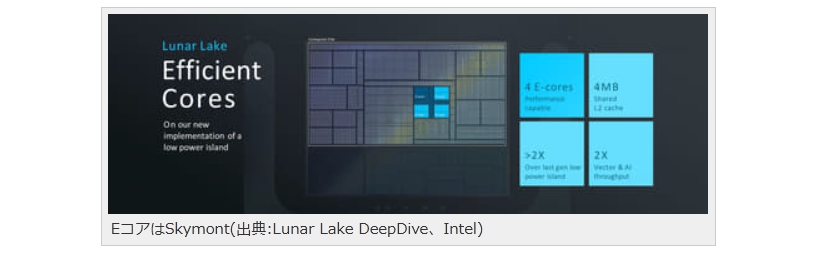

EコアはSkymont(出典:Lunar Lake DeepDive、Intel)

　EコアのSkymontもマイクロアーキテクチャが大きく見直されており、浮動小数点演算ユニットが倍増するなどこちらも大きな改良が加えられており、同時に4コアでシェアされるL2キャッシュは4MBになるなどの改良が加えられており、それによりMeteor Lakeの低電圧Eコアと比較して同じ性能なら電力は3分の1、同じ電力なら性能は2.9倍、ピーク時の性能は4倍になっている。

　さらに、このEコアはコンピュートタイルの中でも、Intelがローパワーアイランドと呼ぶ低電圧動作の島に置かれている。それにより、電力効率が高まった「低電圧コア」になっているのがSkymontだ。

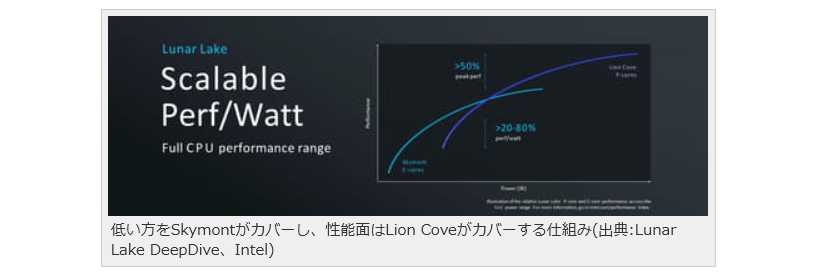

低い方をSkymontがカバーし、性能面はLion Coveがカバーする仕組み(出典:Lunar Lake DeepDive、Intel)

　Meteor LakeではPコア、Eコア、低電圧Eコアの3段階だったが、Lunar LakeではPコアと低電圧Eコアの2段階になり、低電圧Eコアの性能が上に伸びていっている、そう理解すると分かりやすいだろう。

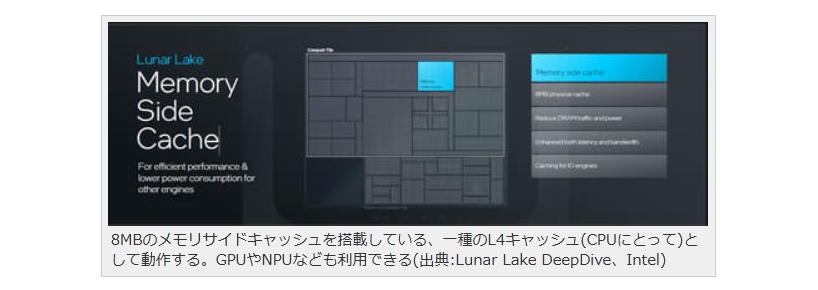

8MBのメモリサイドキャッシュを搭載している、一種のL4キャッシュ(CPUにとって)として動作する。GPUやNPUなども利用できる(出典:Lunar Lake DeepDive、Intel)

　また、Lunar Lakeのコンピュートタイルには、8MBのメモリキャッシュと呼ばれる一種のL4キャッシュが搭載されている。これはメモリレイテンシ隠蔽とメモリ帯域幅利用率を目的としたもので、かつてHaswell(第4世代Core)/Broadwell(第5世代Core)の一部SKUに搭載されていたeDRAMと同じような効果を狙ったものだ(ただしかつてのeDRAMはパッケージ上にDRAMが搭載される形になっていたが、メモリキャシュはダイに統合されているのが大きな違い)。システムレベルでのキャッシュになり、CPUだけでなく、GPUやNPUなど他のプロセッサも利用することが可能だ。このメモリキャッシュよりメモリの電力削減を期待することが可能だ。

　PコアにL0キャッシュ、そしてSoC全体を対象にしたメモリキャッシュが追加されたことで、CPUの観点で見れば、L0、L1、L2、L3、メモリキャッシュと5段階のキャッシュ階層になる。それだけメモリレイテンシ削減や帯域幅の有効活用が、Lunar Lakeの低消費電力でかつ高性能という目標にとって重要だということだろう。

Xe2に進化したGPU、XMXを採用してAI推論性能が67TOPSと大幅に上昇、第4世代NPUは45TOPS、全体で120TOPSを実現

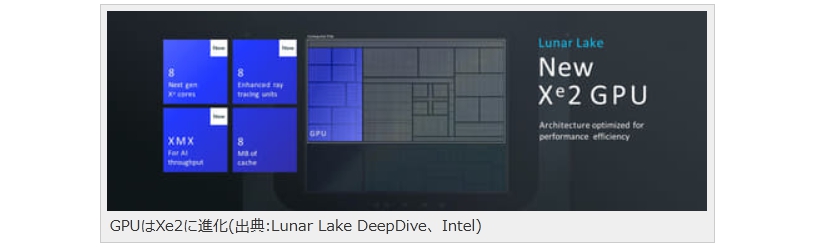

GPUはXe2に進化(出典:Lunar Lake DeepDive、Intel)

　Intelは、2020年に発表した第11世代Core(開発コードネーム:Tiger Lake)において、「Xe」の開発コードネームで知られるGPUアーキテクチャを導入した。このXeアーキテクチャは後にArcとして発売される単体GPUにもスケールアップできるように設計されたもので、その最小単位(Xe-LP)がTiger Lakeに「Intel Iris Xe Graphics」として搭載され、第12世代Core(Alder Lake)、第13世代Core(Raptor Lake)にも継続採用されている。

　そして、昨年のCore Ultraでは単体GPUとして発売されたArc(Xe-HPG)の機能を絞ったバージョン(Xe-LPG)が搭載されるなどしており、実に4世代にわたりXeアーキテクチャのGPUが継続されてきた。

　Lunar LakeのGPUは、第2世代のXeという意味になる「Xe2」アーキテクチャが採用されている。Xe2アーキテクチャはXeをベースにより伸縮が自在なように設計されており、Core UltraのArc GPUでは機能として落とされていたXMX(行列演算エンジン)が追加されており、8MBのキャッシュが追加されるなどして性能が向上している。ディスプレイ出力は3パイプ(3画面同時出力対応)で、HDMI 2.1、eDP1.5などに対応している。

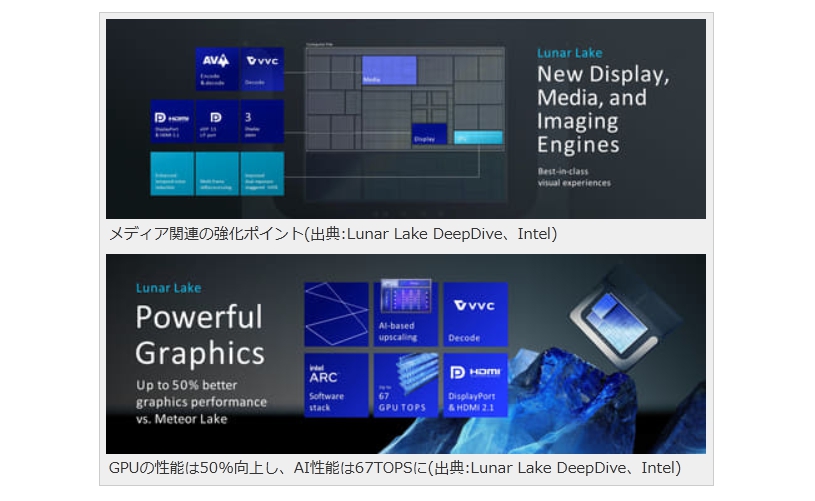

メディア関連の強化ポイント(出典:Lunar Lake DeepDive、Intel)
GPUの性能は50%向上し、AI性能は67TOPSに(出典:Lunar Lake DeepDive、Intel)

　メディア関連では新しいコーデックとなるVVCのデコードに対応しているほか、ISP(Intel的な言い方をするならIPU)も更新され新たにHDRに対応している。こうした改良の結果、グラフィックス性能は前世代に比較して1.5倍に、AI推論性能はGPU単体で67TOPSを実現している。

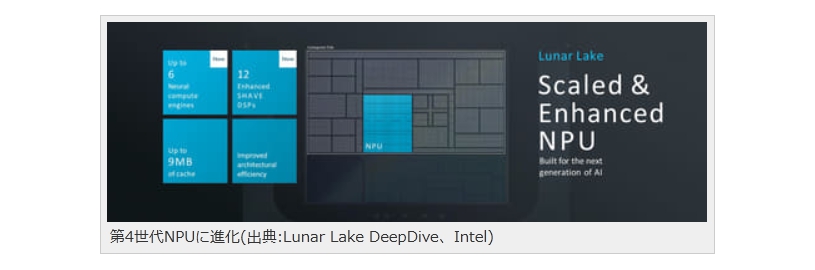

第4世代NPUに進化(出典:Lunar Lake DeepDive、Intel)

　NPUは、Intelが第4世代と呼んでいるNPUへと進化している。Core Ultraに搭載されていた第3世代NPUと何が違うのかと言えば、Neural Compute Engineが2基から6基に増やされ、SHAVE DSPと呼ばれているDSPが4基から12基に増やされている。簡単に言えば演算リソースが3倍になっているということだ。それだけでなく内部の演算効率も改善されており、Core Ultraに搭載されている第3世代NPUの演算性能が11TOPSだったのに対して、Lunar LakeのNPUは48TOPSを実現している。

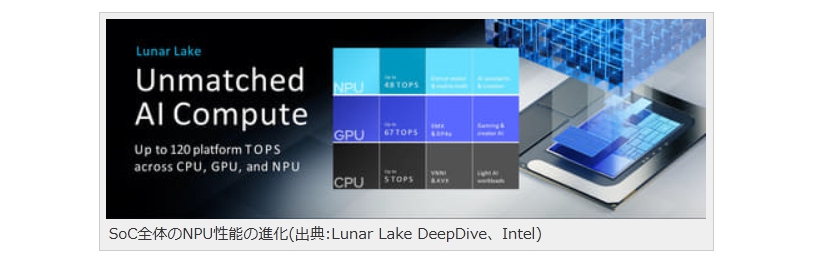

SoC全体のNPU性能の進化(出典:Lunar Lake DeepDive、Intel)

　Intelによれば、CPUでは5TOPSを実現しており、GPUの67TOPSとNPUの48TOPSを合わせると、SoC全体で120TOPSのAI演算性能を実現していることになる。それにより、GPUやNPUを同時にAI演算に利用した場合には、高い演算性能を実現することが可能になる。

【表3】Lunar LakeとSnapdragon X Eliteのプロセッサ別AI性能の違い(筆者作成) Lunar Lake Snapdragon X Elite
CPU 5TOPS ? (GPUと合わせて30TOPS)
GPU 67TOPS ? (CPUと合わせて30TOPS)
NPU 48TOPS 45TOPS
合計 120TOPS 75TOPS

　ちなみに、現時点でPC向けとしての最高性能を誇るSnapdragon X EliteのNPUは45TOPS、SoC全体で75TOPSとなるので、計算上Snapdragon X EliteのGPUは、CPUと合わせて30TOPSの性能ということになる。

　そうした他社との競争上、Lunar LakeのXe2 GPUのXMXにより実現される性能(GPUだけで67TOPS)には大きな意味がある。現実問題として、現状多くのISVが提供しているAIアプリケーション(たとえばAdobe Creative CloudのPhotoshop、Lightroom、Premiere Proなど)は、GPUを利用してAIの処理を行なっている場合がほとんどであることを考えると、Lunar LakeとSnapdragon X EliteのAI PCとしての性能は、ISVのAIアプリケーションのようにGPUを主に利用する場合にはLunar Lakeが2倍以上の性能を発揮することを意味するからだ。

　先月発表されたCopilot+ PC向けのWindows Copilot RuntimeのようにNPUを主に使うようなAIアプリケーション環境では、ほぼ同等ということができるだろう。
関連記事
```
【笠原一輝のユビキタス情報局】40TOPS以上のNPUが必要な「Copilot+ PC」を策定したMicrosoftの真の目的
```
4つのPIMCという豪華な設計により、非常に細かく電力制御を行なうLunar Lake

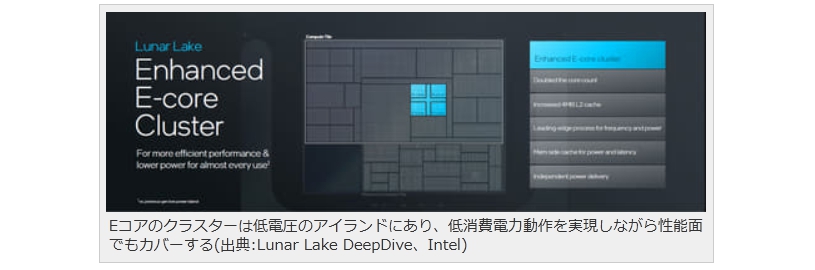

Eコアのクラスターは低電圧のアイランドにあり、低消費電力動作を実現しながら性能面でもカバーする(出典:Lunar Lake DeepDive、Intel)

　こうしたLunar Lakeのパッケージには、4つのPIMC(ピーミック、半導体に電力を供給する電力管理のマイクロコントローラのこと)が接続され、電力を細かく制御する(通常は一つないしは2つ)。これにより、Meteor Lakeのようにコンピュートタイル、GPUタイル、S0Cタイルのように分離しなくてもコンピュートタイルの内部で、PコアやGPUのように高い電力で動かないといけない島(アイランド)には高い電圧の電力を、そうではない部分には低い電圧の電力を供給できる。

　消費電力というのは電圧と電力のかけ算なので、電圧を低くすれば消費電力を抑えられるが、電圧を上げれば消費電力が増える。Lunar Lakeのコンピュートタイルでは性能を上げるために高電圧が必要なところ、低電圧で十分なところを明快に分けて供給することで、高性能を実現しながら低消費電力を実現する。

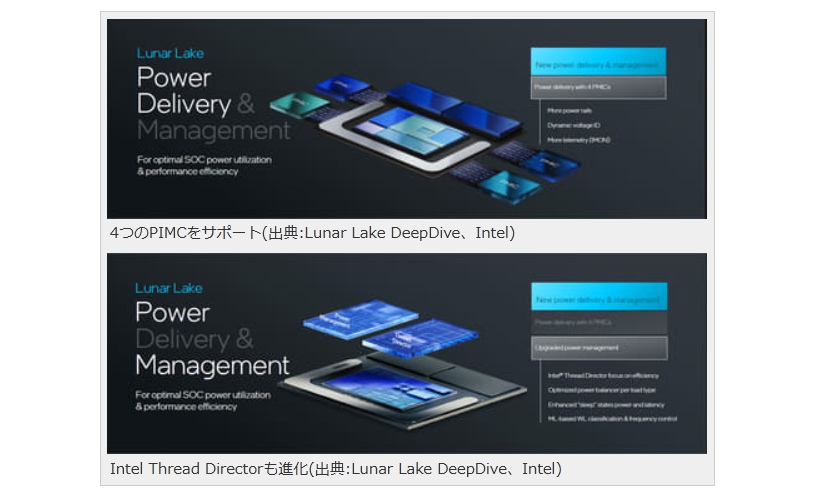

4つのPIMCをサポート(出典:Lunar Lake DeepDive、Intel)
Intel Thread Directorも進化(出典:Lunar Lake DeepDive、Intel)

　また、OSと協調してCPUコアの切り替えを動的に行ない、消費電力の管理を行なう「Intel Tread Director」が進化する。

　Alder Lake(第12世代Core)登場時には、高い処理能力を必要とするスレッドをPコアに、低い処理能力で十分なスレッドをEコアに割り当てる形になっていた。

　しかしMeteor LakeではOSがアイドル時にある時などは低電力Eコアだけで動作し、性能への要求が高まるごとに通常のEコアへ、さらに高まるとPコアにと段階的に割り当てを変えていくことで、できるだけ消費電力が低い低電力Eコアだけで動作する時間を増やすことでバッテリ駆動時の平均消費電力(ノートPCがバッテリ駆動時に平均的に消費している電力のこと)を下げてきた。

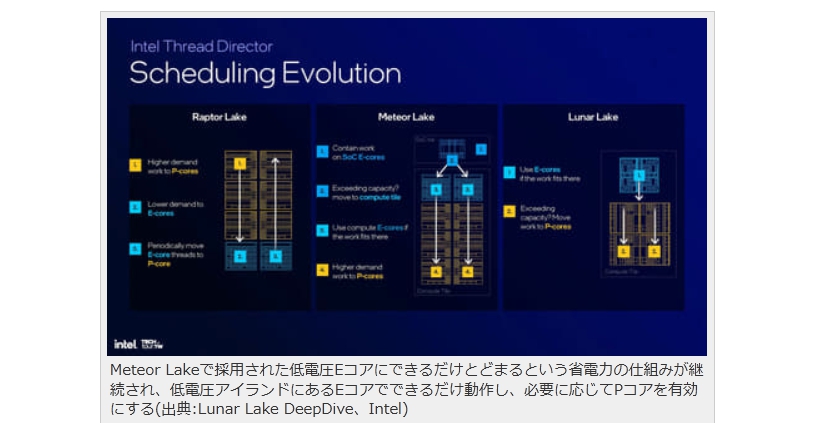

Meteor Lakeで採用された低電圧Eコアにできるだけとどまるという省電力の仕組みが継続され、低電圧アイランドにあるEコアでできるだけ動作し、必要に応じてPコアを有効にする(出典:Lunar Lake DeepDive、Intel)

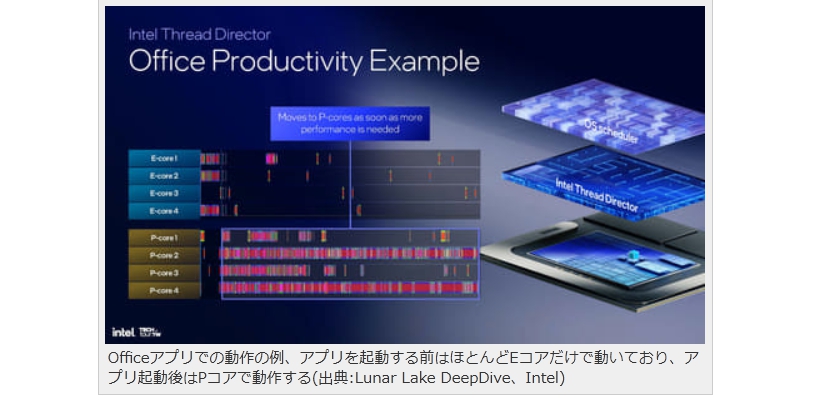

Officeアプリでの動作の例、アプリを起動する前はほとんどEコアだけで動いており、アプリ起動後はPコアで動作する(出典:Lunar Lake DeepDive、Intel)

　Lunar LakeもそうしたMeteor Lakeの仕組みを踏襲し、アイドル時などは低電力の島にあり従来の低電力Eコアに相当するEコアだけで動作する。そしてOSからのスレッド処理が増えてくるなどすると、Pコアが有効になる。

　たとえばMicrosoft 365アプリをユーザーが利用している場合、アイドル時にはEコアだけで動作する。しかし、ユーザーがPowerPointアプリを起動すると、すぐにPコア側に切り替わり、高速にアプリを起動したり写真の編集を行なったりする。その処理が終わってユーザーが考えるために手を止め、Webブラウザなどで何か調べ物を始めて、テキストを読み始めるとPCはアイドルになるので、再びEコアに戻る……そうしたことが動的に行なわれることでLunar Lakeは平均消費電力を下げることが可能になるのだ。

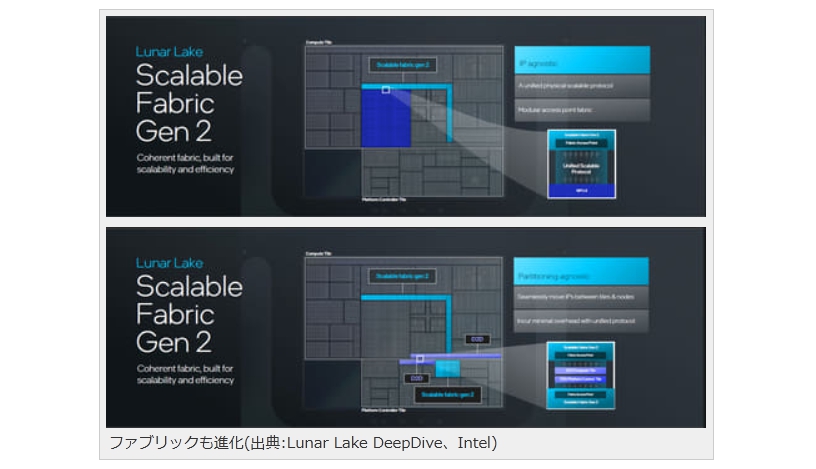

ファブリックも進化(出典:Lunar Lake DeepDive、Intel)

　Lunar Lakeのコンピュートタイル、そして後述するプラットフォーム・コントローラ・タイルには、ファブリックとIntelが呼んでいるインターコネクトが採用されている。このファブリックがダイとダイをまたいでも十分な帯域幅を確保する設計になっているだけでなく、スケーラブル(伸縮自在)な設計になっているのが大きな特徴だ。

　Intelはこのファブリックがスケーラブルになっているのは将来の拡張のためだと説明しており、おそらく次世代で25年に登場する見通しのPanther LakeでCPUコアを増やしたり、GPUを増やしたりというバージョンを登場させるための布石だろう。

PCTはWi-Fi/BluetoothのMACも統合、Plutonに対応したPSEも実装される

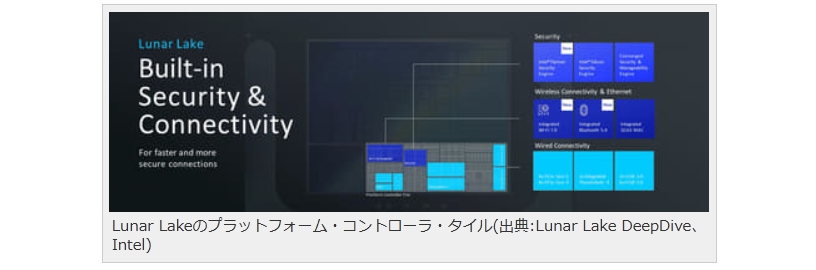

Lunar Lakeのプラットフォーム・コントローラ・タイル(出典:Lunar Lake DeepDive、Intel)

　Lunar Lakeのプラットフォーム・コントローラ・タイル(PCT)は、第13世代Coreまでの世代の言い方で言えばPCH、Core Ultraの4つのタイルで言えば、SOCタイルの一部とIOタイルが1つになったタイルに相当する。

　PCI ExpressはGen 5が4レーン、Gen 4が4レーンになる。通常は前者にdGPU(単体GPU)を接続し、後者にストレージ(SSD)を接続することになるだろう。ほかにThunderbolt 4を3ポート持つ。その分のPCI Express Gen 4のポートが少なくとも12レーン分内部的にはあると考えられ、PCT的にはGen 5を4レーン、Gen 4を16レーンというのがスペックであると考えられる。

　なお、ThunderboltのコントローラがThunderbolt 5(ないしはUSB4 Version 2.0)対応ではないのは、Lunar Lakeが薄型軽量ノートPCをターゲットにした製品であるためだろう。消費電力とのバランスを考えると、80GbpsというThunderbolt 5/USB4 Version 2.0は必要ないと判断された可能性が高い。

　Core Ultraでは無線関連のMACは内蔵されておらず、すべて外付けのWi-Fiモジュール(BE200など)を採用していたが、このLunar Lakeの世代では、Wi-Fi 7とBluetooth 5.4のMACはPCTに内蔵されている。IntelがCNVi3と呼んでいる専用のバスを利用して、PHYと接続してWi-Fi 7とBluetooth 5.4の機能を低コストに実現できる。これにより、OEMメーカーはより低価格なPHYを利用してWi-Fi 7の機能を実装できる。

　また、Lunar LakeのPCTにはIntelが「Partner Security Engine(PSE)」と呼んでいるセキュリティコントローラが追加される。Intelが公開した資料には一言もこのセキュリティコントローラの正体が何なのか書いていないが、Intelは質問に対して口答で「Plutonだ」と述べ、Microsoft Pluton Processorそのものであることを認めた。

　なお、Plutonは既にQualcomm、AMDなどが製品に数年前から搭載しており、Intelは最後に実装することになった、それがあまり積極的にPlutonだと言わない理由だと考えられる。

　Plutonに対応したことで、OEMメーカーはTPM 2.0に対応した単体TPMを搭載する必要がなくなる。たとえば、MicrosoftのSecured-Core PCを実現するために、これまでのIntelプラットフォームでは単体のTPMが必要になっていた。しかし、今後単体TPMは必要なくなり、従来で言えばfTPMに相当するPlutonだけで済むようになる。Copilot+ PCではSecured-Core PCに対応することが求められるため、それに対応するという意味もあるだろう。

　ただ、AMDのPluton搭載CPUを搭載した企業向けノートPCがそうであるように、TPMを利用するISVソフトウェアとの互換性を担保するために単体TPMも搭載されることになるだろう(あくまで企業向けの話し、コンシューマ向けではそれは必要がない)。
SoC全体で40%の消費電力削減を実現するLunar Lake、ノートPCのバッテリ駆動時間はさらに延びる方向へ
Lunar Lakeの特徴をまとめたスライド(出典:Lunar Lake DeepDive、Intel)

　以上のように、Lunar Lakeは、SoCの構造も大きく変わり、CPU、GPU、NPU、すべてのプロセッサが更新され新しいアーキテクチャになっている。

　そして重要なことは、SoCのデザインそのものが、消費電力を意識した設計になっていることだ。こうした設計により、(現時点では)CPUの具体的な性能(ベンチマーク結果など)は明らかにされていないが、Core Ultra Uシリーズに比べてGPUはグラフィックス処理で1.5倍、AIアプリケーションではSnapdragon X Eliteの倍になるTOPS性能を実現、NPUはTOPS性能で従来世代の4倍上という性能を実現していながら、消費電力(YouTube再生時)は40%削減されているとIntelは主張する。つまり、性能は上がっているが、むしろ消費電力は下がっている、それがLunar Lakeの姿だ。

　Intelは今回のLunar Lakeはモバイル専用だと言い切っており、メインのターゲットは薄型軽量ノートPCになる。12～14型のディスプレーを搭載し、1kg以下～1.3kg前後までの薄型軽量ノートPCにLunar Lakeが搭載され、ノートPCとして登場する形になる。

　実は、IntelはCore Ultraで平均消費電力を大きく削減しており、同じようなスペックのノートPCで第13世代CoreからCore Ultraに更新した製品のバッテリ駆動時間の公称値を見てみると、多くが軒並み1割～2割程度バッテリ駆動時間が延びている。Lunar Lakeではそこからさらに40%消費電力が削減されると考えると、さらにバッテリ駆動時間が延びる可能性が高い。

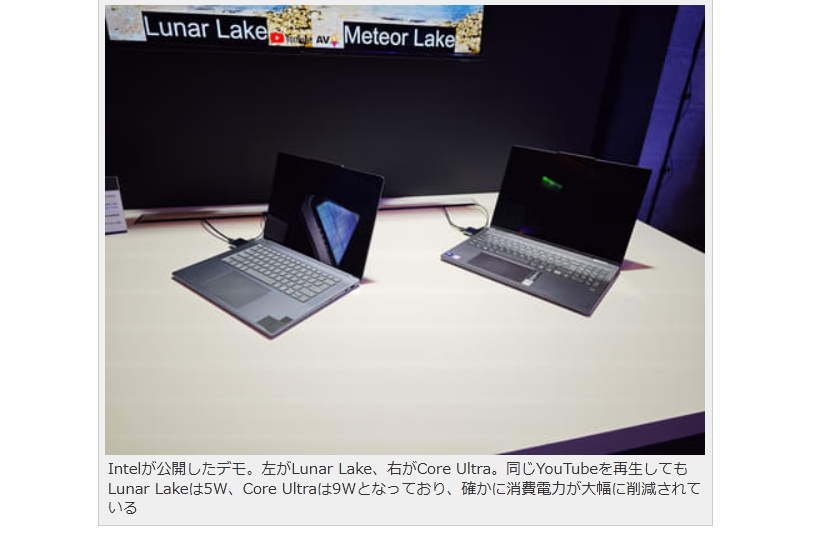

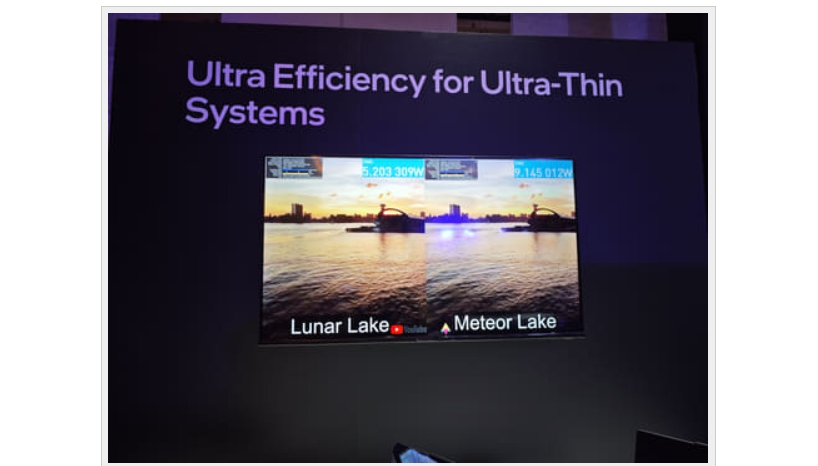

Intelが公開したデモ。左がLunar Lake、右がCore Ultra。同じYouTubeを再生してもLunar Lakeは5W、Core Ultraは9Wとなっており、確かに消費電力が大幅に削減されている

　これまで、x86プロセッサを搭載したノートPCは、Arm CPUを搭載したSoC(たとえばQualcommのSnapdragonシリーズや、AppleのMシリーズ)などと比較してバッテリ駆動時間が短く、すぐにバッテリがなくなってしまうというイメージをもたれてきたと思う。しかし、このLunar Lakeの登場でそれは大きく変わっていく可能性が高く、逆にx86プロセッサを搭載したノートPCの方が、バッテリ駆動時間が長いという時代が到来する可能性が高い。
　Intelの消費電力が下がったCPUと言えば、2003年にCentrino Mobile Technologyとして発表されたBanias(バニアス、開発コードネーム)を思い出すユーザーが多いのではないだろうか。BaniasはノートPC向けの消費電力を下げただけでなく、その発展形のCPUはデスクトップPCやサーバーにも採用されてIntelの20年を支えてきた。今回のLunar Lakeも今後そうなっていく可能性が高いのではないだろうか。2020年代～2030年代を支えたのはLunar Lakeの発展形……そういうことが十分想像できる。その意味で、Lunar Lake、そしてその後継として2025年に計画されているPanther LakeはまさにIntelの新しい時代を象徴する製品になる。

　もちろん、そうした評価が正しいのかどうかは、第3四半期に予定されているLunar Lakeの正式発表と、それを搭載したOEMメーカーのシステムが登場するのを待つ必要がある。はてさて、再び「望月の欠けたることもなし」になるのか、それとも「月に代わっておしおきよ!」となるのか、第3四半期の正式発表を待ちたいところだ。　』
Microsoft、生成AI特化のパソコン開発　翻訳も瞬時に

5月 21, 2024

コンピューター、関連, スマホ、関連, パソコン、関連, ＡＩ、関連, ＩＴ関連

Microsoft、生成AI特化のパソコン開発　翻訳も瞬時に
https://www.nikkei.com/article/DGXZQOGN193RK0Z10C24A5000000/

『2024年5月21日 4:25

【シアトル=渡辺直樹】米マイクロソフトは20日、生成AI（人工知能）に特化したパソコンを開発したと発表した。端末に搭載した高性能半導体を使ってAIの処理性能を従来より最大20倍高め、瞬時に翻訳するほか画像生成ソフトが高速で動く。通信がつながらなくても一部機能が使える。生成AIの活用で端末が大きく進化しそうだ。

パソコンの基本ソフト（OS）「ウィンドウズ」向けの新しいAI機能「コパイロット+PC（…

この記事は会員限定です。登録すると続きをお読みいただけます。』

『マイクロソフトは対話型AI「Chat（チャット）GPT」を開発した米オープンAIと提携し、AIが自動で文書の要約やメールの下書きをする「コパイロット」の機能を提供してきた。

今まではクラウド上のサービスだったが、今回の製品から端末上でも動くAIや専用半導体を組み合わせ、AIをより高速でスムーズに使えるようにした。』

『自社製品としてまずキーボード付きタブレット端末の「サーフェスプロ」とノートパソコンの「サーフェス・ラップトップ」を用意した。価格は999ドルからで、6月18日から順次発売する。』

『ハードの面で大きく変わったのは半導体だ。英アームの設計技術を用いた米クアルコムの「スナップドラゴンX」シリーズを搭載した。これまでウィンドウズパソコンは米インテル製が主流だったが、大きな戦略転換となる。』

『通信がなくても端末上でAIを動かす技術は「エッジAI」と呼ばれ、スマートフォンやパソコンの新たなトレンドとして注目を集めている。チャットGPTの最新版のような高性能なAIは動作が重かったが、性能を絞り込んだAIを端末上でスムーズに動かすのが特長だ。
エッジAIは今回のサーフェスに加え、サムスンが新型のスマホに技術を搭載した。米アップルもAI機能の強化を図っており、タブレット型のiPadにAIの処理性能を高めた自社製の最新半導体を搭載した。今後生成AI技術と新型半導体をiPhoneなどの各端末に搭載を進めている。』
【INTEL】CPU・マザーボード対応表で互換性をチェック。

11月 21, 2023

コンピューター、関連, パソコン、関連
【INTEL】CPU・マザーボード対応表で互換性をチェック。【チップセット・ソケット一覧】
https://pcbuildnet.com/intel-cpu-table/

『2023年10月18日

お久しぶりです、Jinです。

この記事は一言で言うと

CPUとマザーボードの互換性について解説した記事

になります。
```
このCPUには、どのマザーボードが対応しているの？
CPU互換性の一覧表が欲しい！
どうすれば間違えずにCPU・マザーボードを選ぶことができるの？
```
このようなことを考えているかたにおすすめの記事です。

前半では、CPUとマザーボードの対応表を紹介します。

後半では、CPUとマザーボード選びで必要な知識を解説します。

それじゃ、やっていこう！

この記事はインテル版CPU・マザーボードについての解説になります。
AMDについては言及はありませんので、あらかじめご了承ください。

Jinです。主にTwitterでPCのサポートを行ってます。
お仕事依頼はお問い合わせまで。

この記事でわかること
```
CPU・マザーボードの互換性がわかる
CPU・マザーボードについての知識が得られる
CPU・マザーボード選びで間違えない方法がわかる
```
気になるところをタップ！[非表示]
```
CPU・マザーボード世代対応表(概要)
CPU・マザーボード世代対応表(詳細)
自作PCをしたいと思っているあなたへ
CPU・マザーボードを購入検討中のあなたへ
CPU、マザーボードを選ぶ際に理解しておくと良いコト

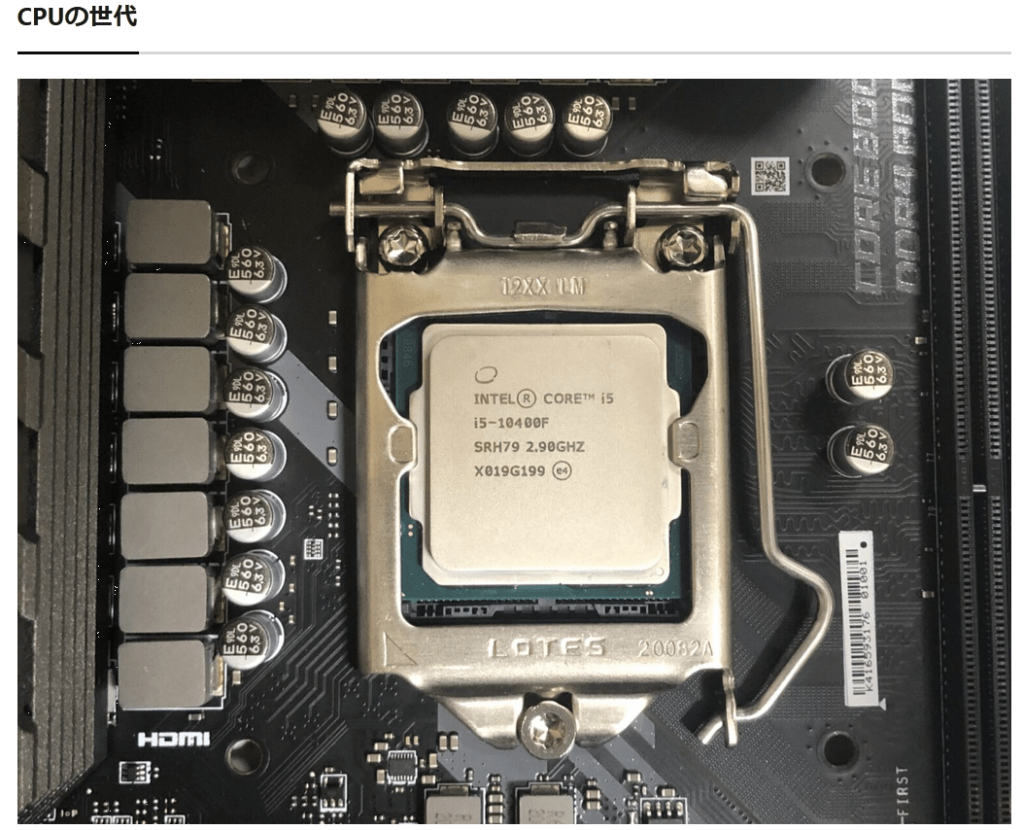

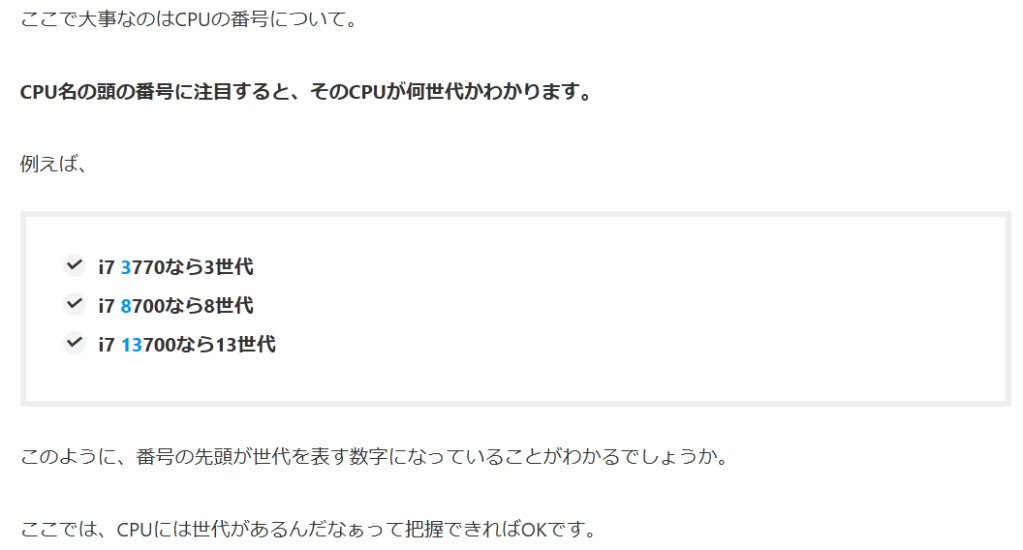

    CPUの世代

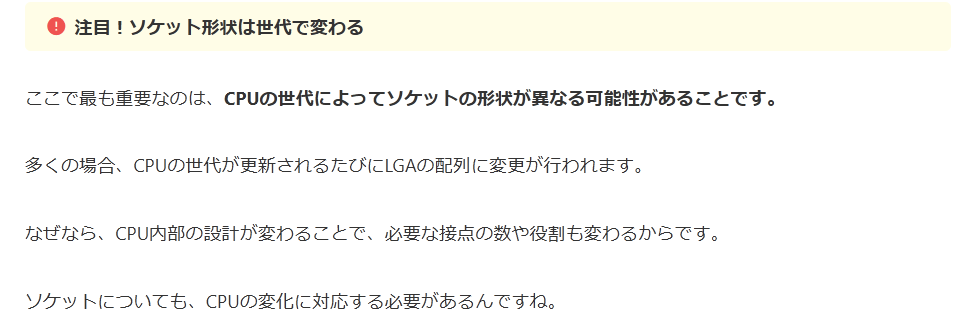

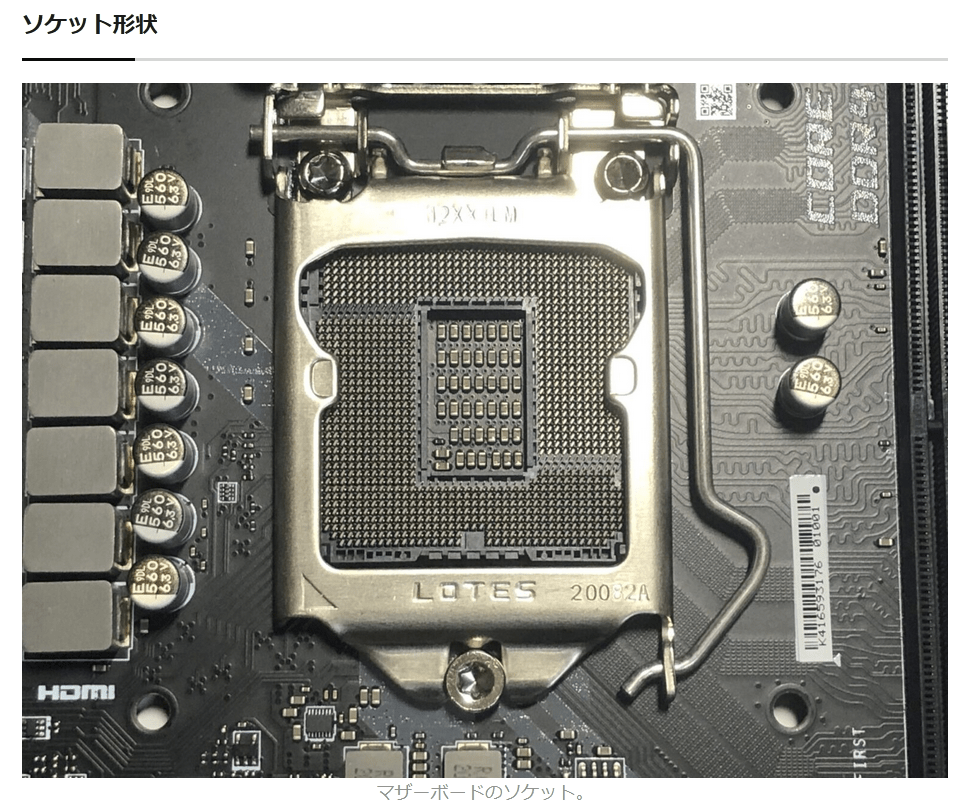

    ソケット形状

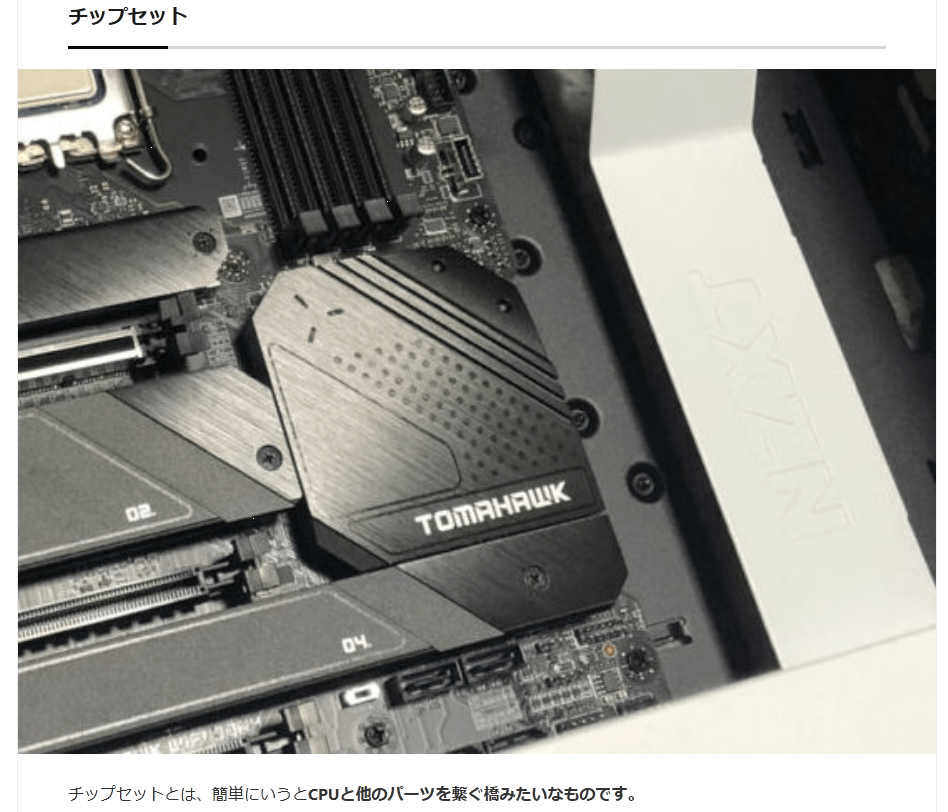

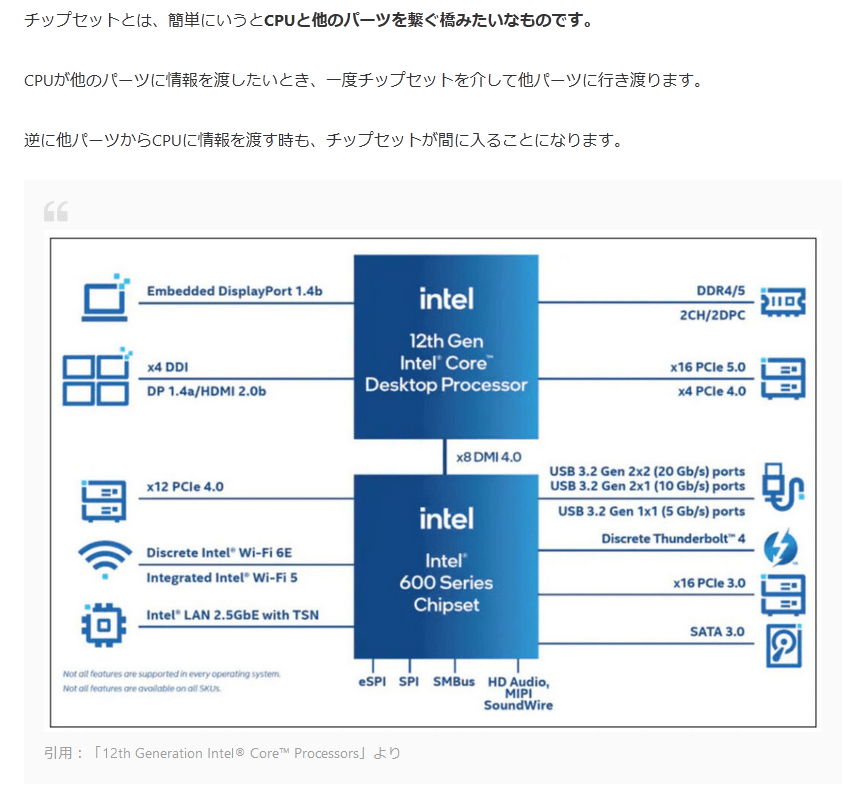

    チップセット
    intelのCPUとマザーボードは世代間の互換性はある？ →ありません

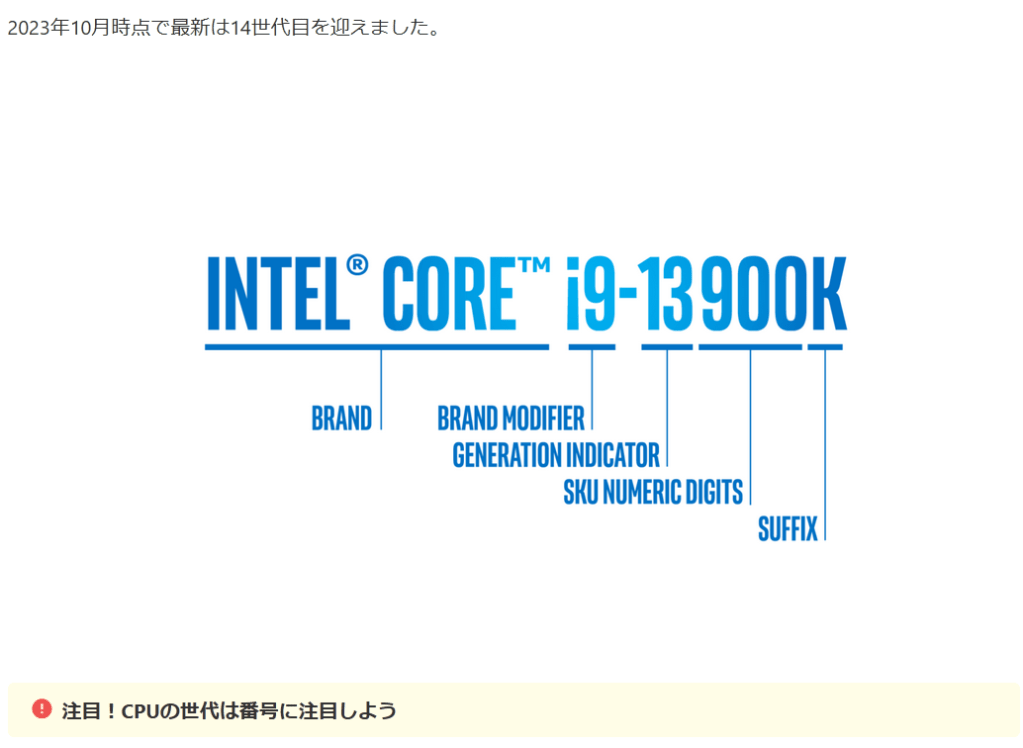

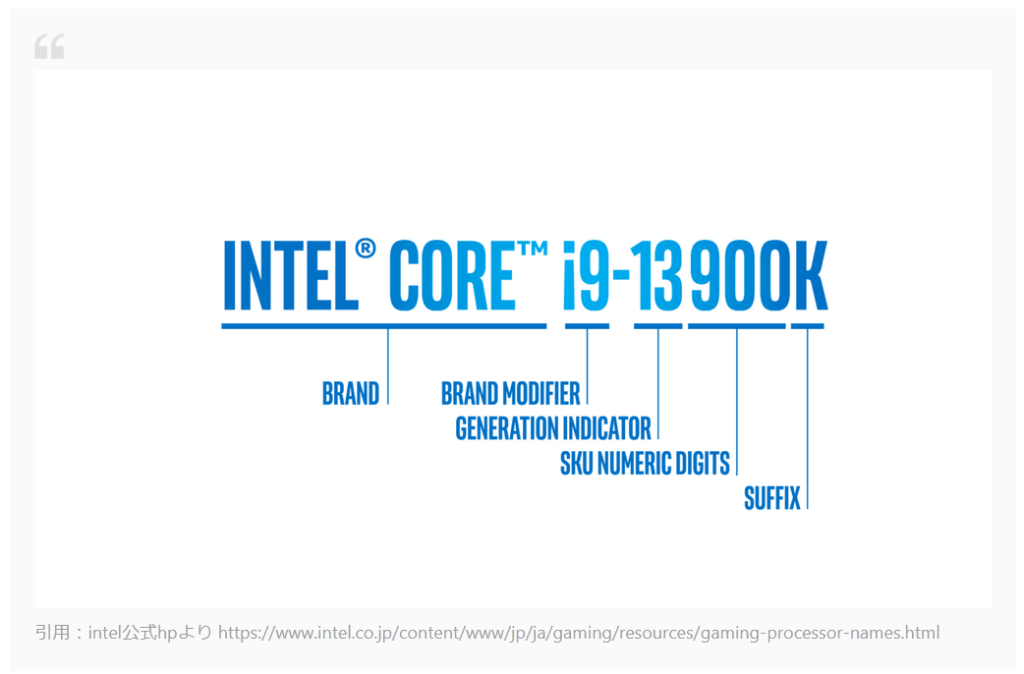

商品名の読み方がわかると、パーツは選びやすくなる
CPU・マザーボードを買うときに間違えない方法
    1. CPUの買い替え
    2. マザーボードの買い替え
    3. CPU・マザーボード両方の買い替え
まとめ：CPUとマザーボードの読み方を知ろう！
```
CPU・マザーボード世代対応表(概要)

まずは世代対応表(概要)です。
```
CPU各世代に対応するチップセット（概要）
CPU各世代のソケット形状
買い替え目安
```
こちら3点について掲載しています。

こちらは全体感を把握するためにご利用ください。

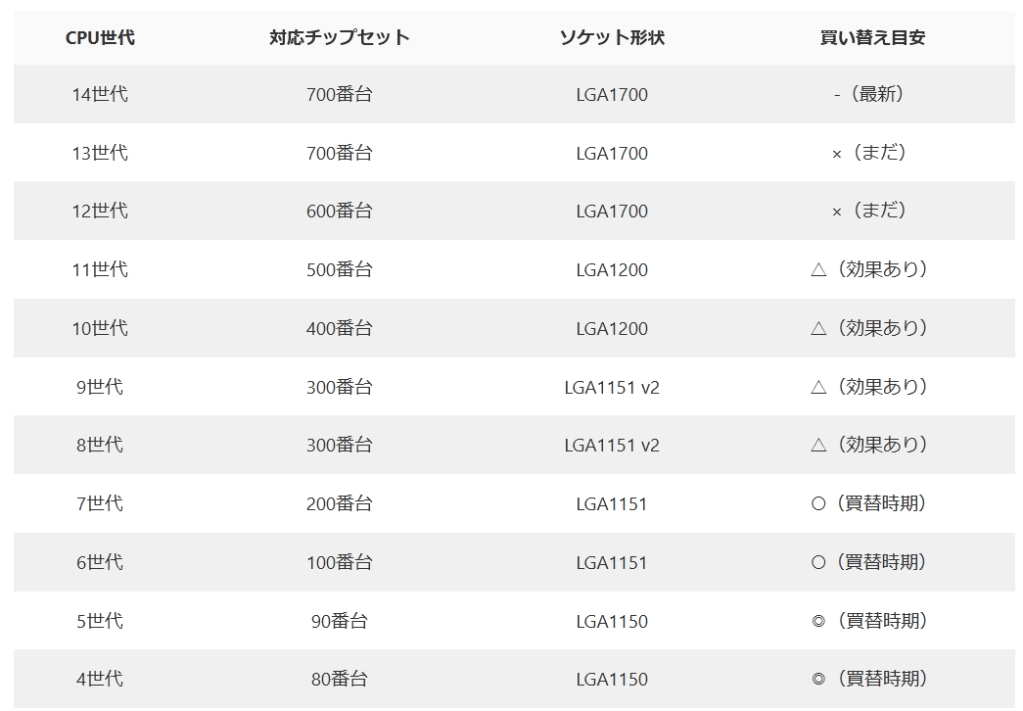

CPU世代対応チップセットソケット形状買い替え目安
14世代 700番台 LGA1700 -（最新）
13世代 700番台 LGA1700 ×（まだ）
12世代 600番台 LGA1700 ×（まだ）
11世代 500番台 LGA1200 △（効果あり）
10世代 400番台 LGA1200 △（効果あり）
9世代 300番台 LGA1151 v2 △（効果あり）
8世代 300番台 LGA1151 v2 △（効果あり）
7世代 200番台 LGA1151 ○（買替時期）
6世代 100番台 LGA1151 ○（買替時期）
5世代 90番台 LGA1150 ◎（買替時期）
4世代 80番台 LGA1150 ◎（買替時期）

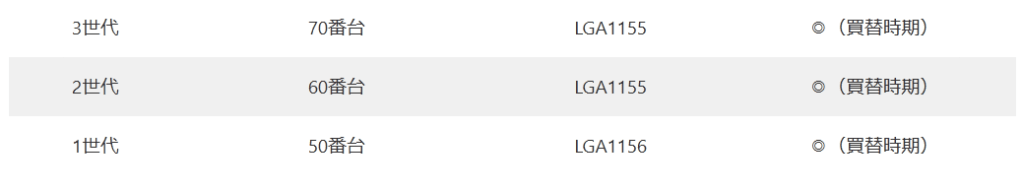

3世代 70番台 LGA1155 ◎（買替時期）
2世代 60番台 LGA1155 ◎（買替時期）
1世代 50番台 LGA1156 ◎（買替時期）

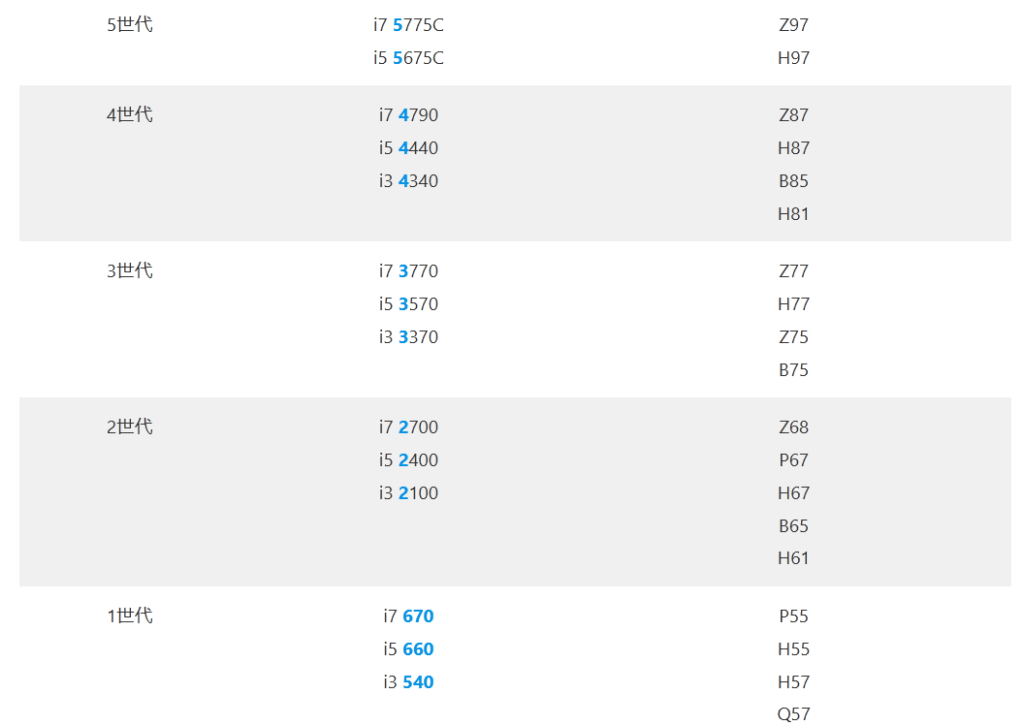

CPU・マザーボード世代対応表(詳細)

次に世代対応表(詳細)です。
```
CPU各世代のCPU具体例
CPU各世代に対応するマザーボードのチップセット
```
こちら2点について掲載しています。

実際にCPU・マザーボードを選ぶ際の参考としてご利用ください。

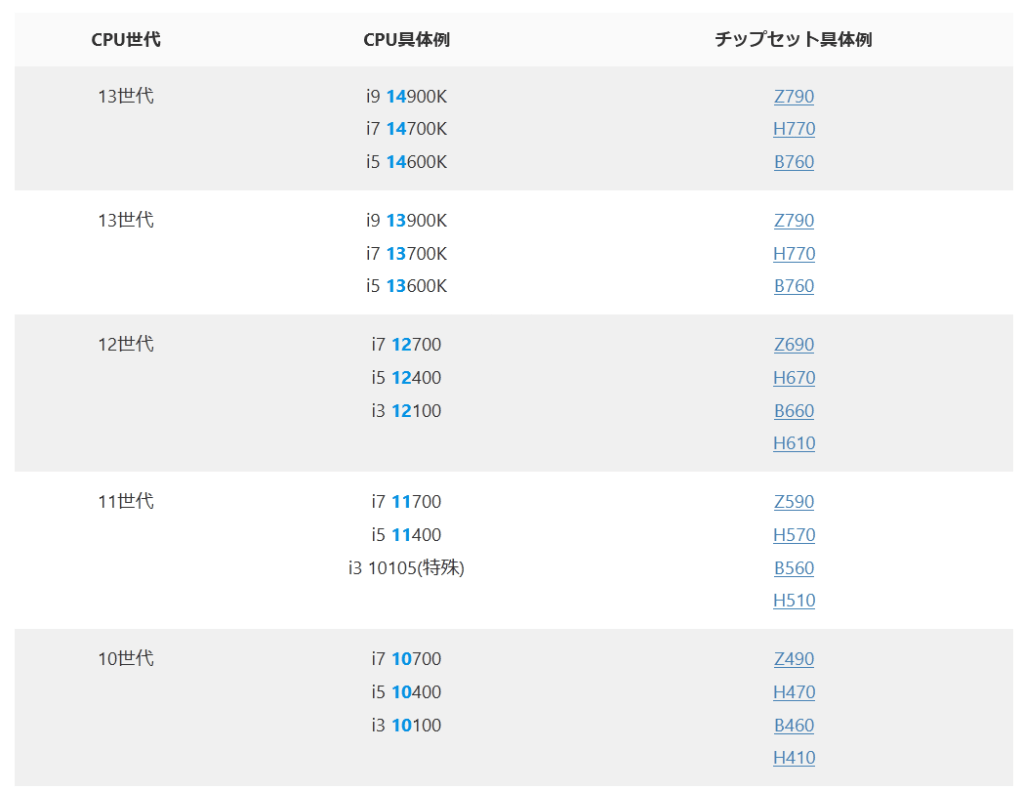

CPU世代 CPU具体例チップセット具体例
13世代 i9 14900K
i7 14700K
i5 14600K Z790
H770
B760
13世代 i9 13900K
i7 13700K
i5 13600K Z790
H770
B760
12世代 i7 12700
i5 12400
i3 12100 Z690
H670
B660
H610
11世代 i7 11700
i5 11400
i3 10105(特殊) Z590
H570
B560
H510
10世代 i7 10700
i5 10400
i3 10100 Z490
H470
B460
H410

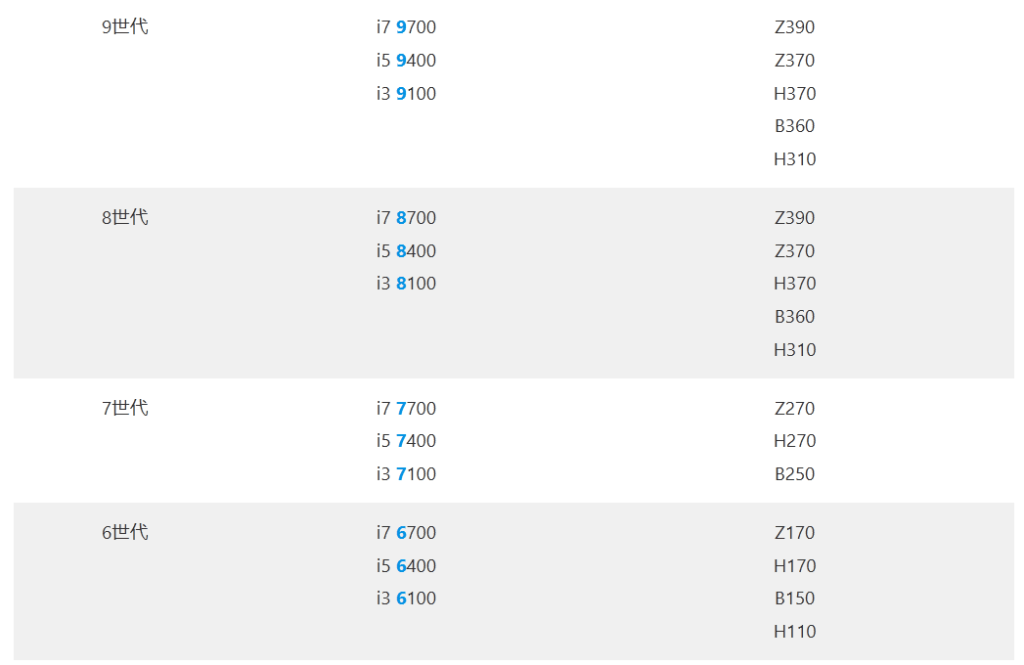

9世代 i7 9700
i5 9400
i3 9100 Z390
Z370
H370
B360
H310
8世代 i7 8700
i5 8400
i3 8100 Z390
Z370
H370
B360
H310
7世代 i7 7700
i5 7400
i3 7100 Z270
H270
B250
6世代 i7 6700
i5 6400
i3 6100 Z170
H170
B150
H110
5世代 i7 5775C
i5 5675C Z97
H97
4世代 i7 4790
i5 4440
i3 4340 Z87
H87
B85
H81
3世代 i7 3770
i5 3570
i3 3370 Z77
H77
Z75
B75
2世代 i7 2700
i5 2400
i3 2100 Z68
P67
H67
B65
H61
1世代 i7 670
i5 660
i3 540 P55
H55
H57
Q57

コラム

CPUは「7から8世代」「11世代から12世代」にかけて大きな変化（メジャーアップデート）が起きた。

主にCPUコア数や構造自体の改良がなされている。

「8世代以上」「12世代以上」を選ぶと幸せになれるかもしれない。

（7世代以下はおすすめではない）
自作PCをしたいと思っているあなたへ

各予算別の自作PCパーツをまとめてみました。
悩んでいる人

1からパーツを考えるのはハードルが高いかも…

というお悩みをお持ちなら、きっとお役に立てるはずです。』
