自律飛行する調査ロボット「トンネルマンボウ」の点検力

自律飛行する調査ロボット「トンネルマンボウ」の点検力
電動式で最長6キロメートルの飛行が可能
https://newswitch.jp/p/22755

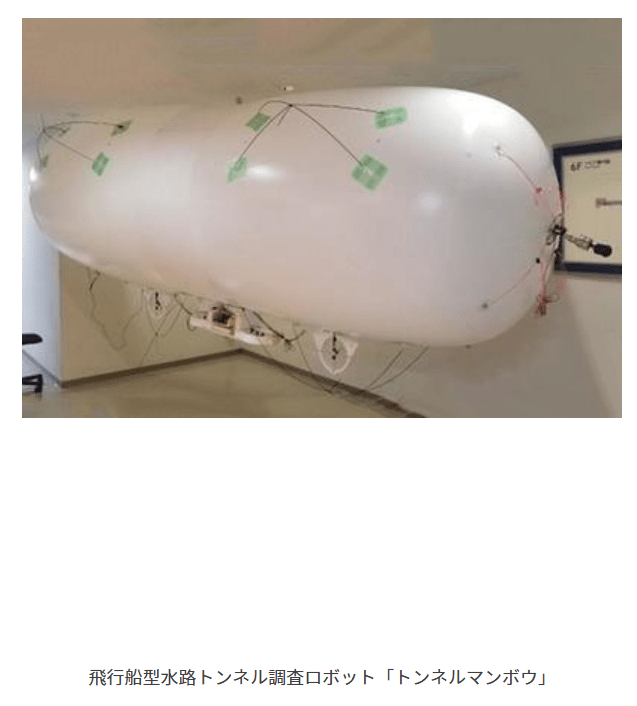

『西松建設と長崎大学海洋未来イノベーション機構で開発した飛行船型水路トンネル調査ロボット「トンネルマンボウ」が、全長約2・6キロメートルの水力発電所水路トンネルを自律飛行し壁面の点検・撮影に成功した。同ロボットは電動式で最長6キロメートルの飛行が可能。搭載したカメラは1センチメートル程度の小さな壁面の傷も撮影できる。今後、西松建設は農業用水路トンネルの点検にも用途を広げる。

トンネルマンボウは無人型飛行船ロボット。全長3・7メートルで直径1・2メートル。飛行ロボット(ドローン)に比べて消費電力が少なく、機材の積載量も大きい。実験では断水時に全長約2・6キロメートルの壁面を安全に点検することに成功、2度の連続点検も確認した。点検終了時のバッテリー消費量から最長6キロメートルの飛行が可能だという。従来は断水時に人が内部に入り点検していた。

水力発電所の水路トンネルは、老朽化や地震・長期運用の影響により、建設から平均50年で表面にひび割れなどが発生し、耐久性が低下するという。

日刊工業新聞2020年6月25日』

時速80キロで走りながら0.2ミリを検知するスゴい「ひび点検車両」
三井E&Sマシナリーなどが開発
https://newswitch.jp/p/14258

『三井E&Sマシナリー(東京都中央区、岡良一社長、03・3544・3950)はトノックス(神奈川県平塚市)と共同で、時速80キロメートルで走行しながら道路トンネル内のコンクリート壁面に入った0・2ミリメートルのひび割れを検知できる特殊車両を開発した。点検員の近接目視を代替する程の性能を持つ。高度経済成長期に整備され、建設後50年を超える道路トンネルが増える中、定期点検の効率向上に貢献する。

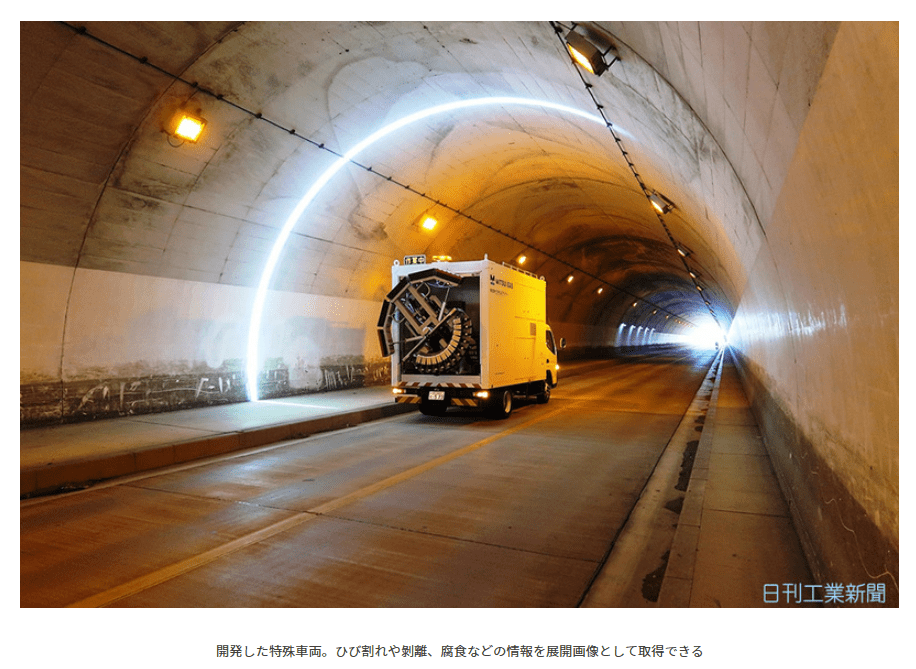

 開発した「トンネルキャッチャーTC3」は高精度ラインセンサーカメラユニットを13台搭載し、発光ダイオード(LED)でトンネル内壁面を照らしながらカラー撮影する。センサーユニットが回転し、360度撮影可能。高速走行中に計測でき、交通規制は不要。ひび割れや漏水、剝離、腐食などの情報を展開画像として取得できる。

 道路トンネルの定期点検は国土交通省の定期点検要領で5年に1回の頻度で行うことが求められているが、点検作業は点検員の肉眼での近接目視や打音検査による状態把握が必要。トンネルは全国約1万カ所に及び、点検員の負担軽減を図る上でも、国交省は点検調書作成を効率化するための点検記録作成支援ロボット技術開発を進めている。

 三井E&Sホールディングス(旧三井造船)グループは、独自の3次元レーダー探査技術を核にインフラの非破壊検査事業を展開しており、JR東日本向けのトンネル覆工検査車や路面下空洞探査サービス、橋梁床版調査など多くの実績がある。道路やトンネル、橋梁などの点検・検査ニーズが高まる中、事業規模を現状の数億円から2020年に10億円引き上げる方針だ。
日刊工業新聞2018年8月30日』

トンネル剥離をレーザーで発見!?驚異の打音システムとは
従来より20倍の速さで処理可能(2019年09月13日)
https://newswitch.jp/p/19204

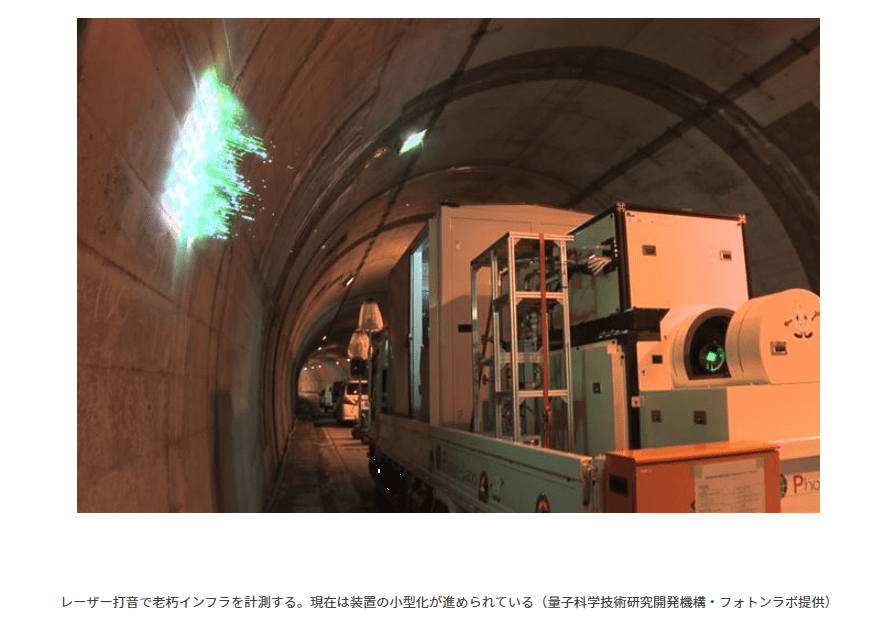

『フォトンラボ(東京都中央区、木暮繁社長、03・6214・2529)は2020年7月までに、道路や鉄道の老朽化したトンネルの覆工面のうきや剥離箇所をレーザーによる精密計測で発見する「レーザー打音システム」を発売する。インフラの劣化が進む中、人手によるハンマー打音検査に代わる検査として注目されており、インフラ維持管理の手法として今後の主流になるとみられる。製品価格は2億円前後となる見通し。

 レーザー打音システムは、覆工面に振動を励起するレーザーを照射し、その振動を別のレーザーで精密計測することで、覆工面のうきや剥離箇所を発見できる。遠隔・非接触の精密打音が1秒当たり50回でき、従来の人手による打音作業に比べ、約20倍の速度で処理する。

 レーザー打音システム自体の販売とトンネルの計測サービスを展開する。既に稼働する計測検査(北九州市八幡西区)の画像計測システム「MIMM(ミーム)」とレーザー打音を組み合わせた総合計測サービスを提供することで、従来の10倍以上の効率化が見込めるという。建設技術研究所とインフラ計測に関する業務提携を結んでおり、営業面も強化している。

 今後はインフラの新設工事は減少し、維持管理が大きく伸びるとされ、トンネル計測市場は30年に140億円規模と想定されている。フォトンラボは3、4年以内に売上高5億円規模を目指す。トンネル定期点検要領の改訂に伴う市場拡大を見込み、30年に売上高20億円を目標に掲げる。鉄道や道路トンネルのほか、導水路トンネル、橋梁などの用途分野を拡大し、「将来は売上高100億円規模の最先端のインフラ計測メーカーとしたい」(木暮社長)という。

 フォトンラボは、戦略的イノベーション創造プログラム(SIP)の社会実装として、17年に理化学研究所(理研)と量子科学技術研究開発機構(QST)の研究者らが設立した、理研ベンチャー・QST認定ベンチャー。埼玉りそな銀行が直接出資している。』

段ボールや塩ビ板で職場の飛沫感染を防ぐ

https://xtech.nikkei.com/atcl/nxt/column/18/01289/051500015/

『職種により、仕事上どうしても人と対面しなければならない場面がある。事務所や事業所に赴いて他人と接するとき、当面は、新型コロナウイルスの「飛沫感染防止」策がなければ安心して働けない。

 行政機関における防止策として、自ら工夫するDIY(Do It Yourself)精神を発揮して話題を呼んだのが、段ボール製パーティションなどによる鳥取県の取り組みだ。』
『いち早く対策が進んだのは、平井伸治県知事の指示の下、2020年3月30日に人事企画課が庁内に大号令を発し、各職場の工夫を奨励したからだ。4月人事に伴う部署間や席の移動、物品の配置変更に際し、感染リスクの軽減策を反映させるというものだった。

 部署の事情や部屋の余裕に応じ、職員の席の間に距離を設けたり、執務机が同じ方向を向く教室形式の配置にしたり。それが無理であれば、あり合わせの段ボールや食品用ラップフィルムなどを使い、自作のパーティションで防護する。メディアに取り上げられて以降、予算をかけずに業務を継続できる「鳥取型オフィスシステム」として県内外にアピールしてきた。』
『接客時の感染防止策に関する相談を受けたのを機に、まず自社内で「透明な間仕切り」を使い始めたというのが、建築設計事務所のオンデザイン(横浜市)だ。こちらも所員によるDIY。透明の塩ビ板を用いている。

 話を持ち込んできたのは、日ごろコンサルティングを依頼している会計事務所。「お金の相談をするという性質上、事務所を訪れて直接話したいと求めてくる顧客が少なからずいる。また、判子を押すために、仕方なく訪れる人も多い。そのときに、会計士のリスクやストレスを軽減できる環境が欲しいという話があった」と、オンデザインの西田司代表は語る。

 材料には、軽量で安価な塩ビ板が適していると当たりを付けた。使い勝手や強度などを試すため、4月中旬に、まず自社の会議スペースに試作版を設置。「普段使っている模型材料なので、容易に取り寄せることができる。天井からテグス糸で吊る格好を想定して厚さ1mmの板を注文し、間仕切りを製作してみた。アルコールで拭ければ、お客さんに安心感を与えられる。拭くときも、軽くたわむ程度で支障はないと確認できた」と西田代表は説明する。』

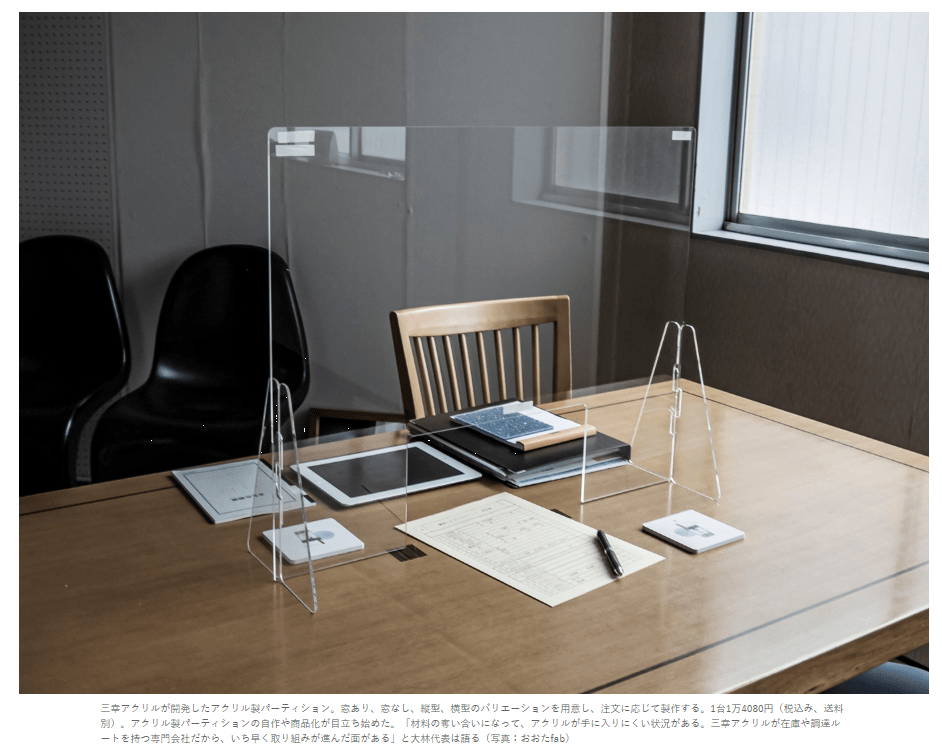

『DIY精神や地域のものづくりネットワークを新しい技術によって生かす市民工房「ファブラボ(FabLab)」も、タイミングを逃さずに感染防止策を打ち出している。その1つ、15年開設のおおたfab(東京都大田区)は、アクリル専門の加工工場と協力し、飛沫感染防止に用いるパーティションなどの販売に乗り出した。

 おおたfabを運営するスマイルリンク(東京都大田区)の大林万利子代表は、キヤノンを独立後、自ら3Dプリンターを開発して起業。さらに、デジタルファブリケーョン活用の拠点となるFabLabとコワーキングスペースを立ち上げた。』
『おおたfab自体も製作技術を持つが、専門の加工工場に委ねる方が効率は良い。そのため、販売協力に徹している。市民工房としてのネットワークを生かして地域の感染防止の対策ニーズに対応してきたほか、オンライン通販のラインナップにも加えている。フェイスシールドは内科、眼科、歯科などの医院からの注文、パーティションは病院の受け付けや、営業を再開したいと考えている地元の商店などからの購⼊がある。』

現場の振動を漏らさない、敷き鉄板の上に土のうを積むだけ

https://xtech.nikkei.com/atcl/nxt/column/18/00142/00726/

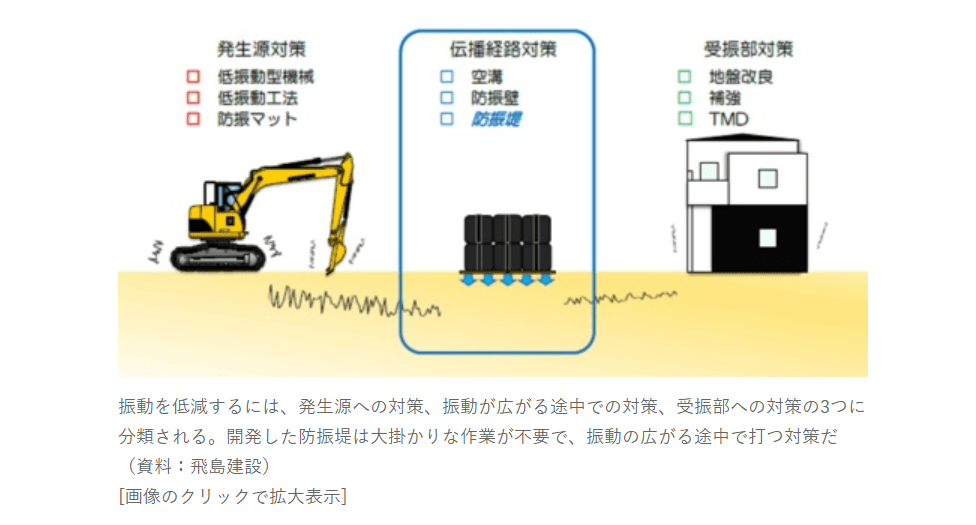

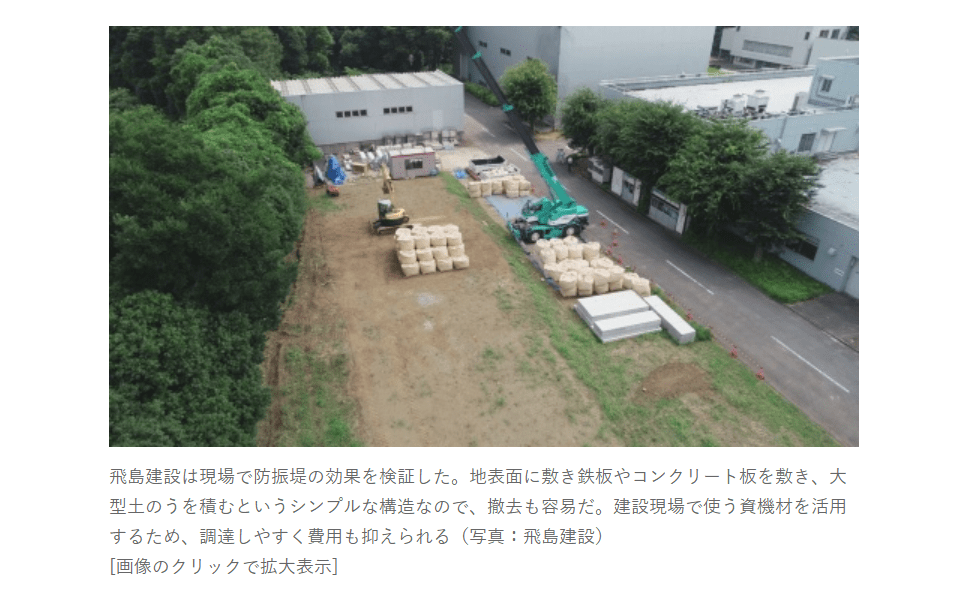

『飛島建設と埼玉大学大学院理工学研究科の松本泰尚教授は現場で発生する振動を、汎用的な資材で低減する防振堤の技術を開発した。敷き鉄板またはコンクリート板の上に大型土のうを積み上げるだけで、地表面の振動を面的に制御する。振動が伝わる途中への防振対策としては安価で、簡易に設置できる。』

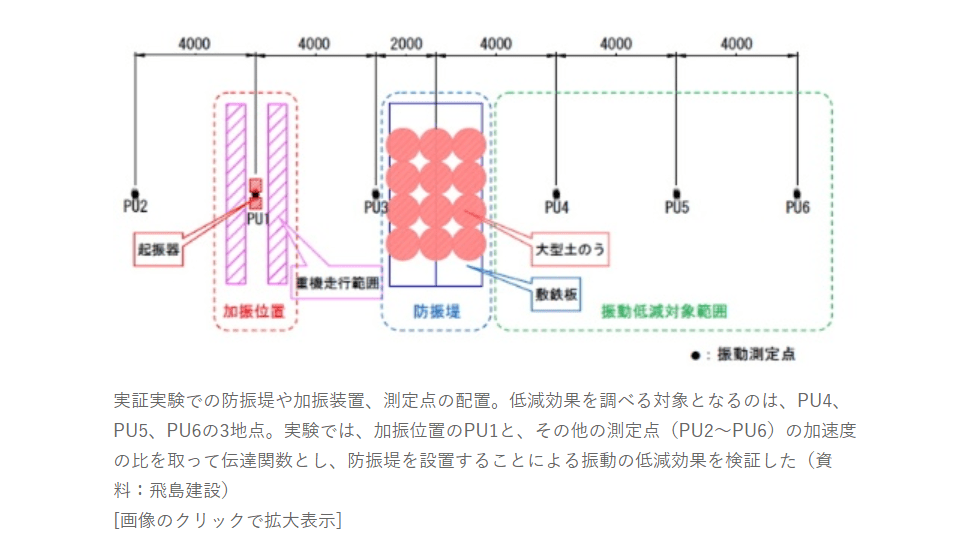

『敷き鉄板やコンクリート板は剛性を持たせるため、地盤に敷く。上から大型土のうを積み、単位面積当たりの質量を増やして振動の低減効果を高める。土のうを横に並べることで、振動を制御する面が広くなり、波長の長い振動に対して効果を発揮する。』

※ こういう地道な、課題発見→データの収集・解析→解決策の提案・実現…、が大切なんだ…。そういうことの積み重ねが、少しずつ世の中を良いもの・良い方向へと変えていく…。オレは、そう信じている…。
